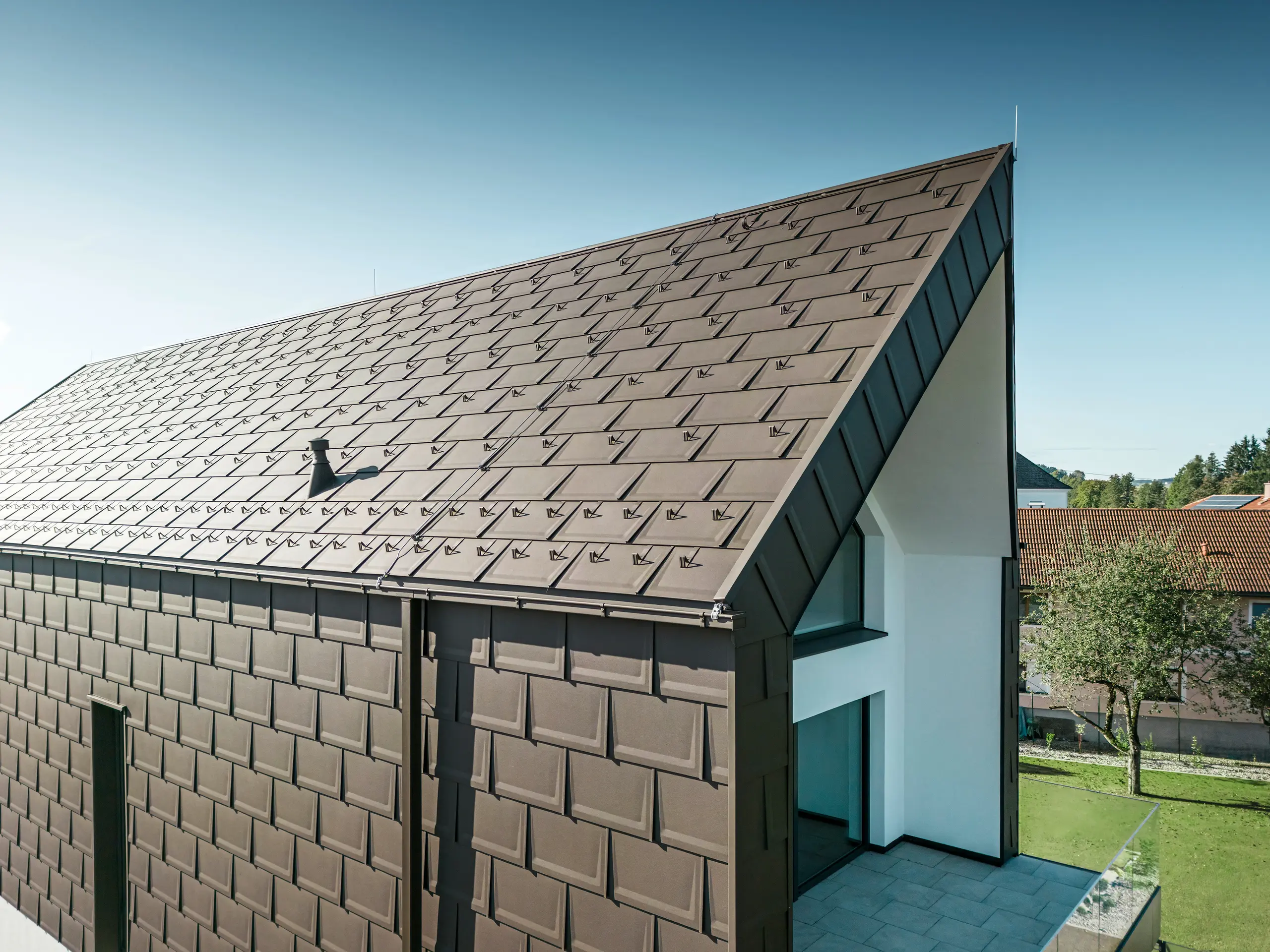

Eine perspektivische Ansicht von Dach und Fassade eines modernen Einfamilienhauses in Neukirchen, Österreich. Die PREFA R.16 Dachplatte im Braunton P.10 bietet eine ästhetische und funktionale Dacheindeckung, die sich perfekt in die architektonische Gestaltung des Hauses einfügt. Der scharfe First des Daches und die präzise Anordnung der Dachplatten zeigen die Qualität von PREFA. Die kleinformatigen Aluminiumprodukte fügen sich perfekt in die weiß verputzte Fassade und die umgebende grüne Landschaft ein.

Početna stranica Krovna odvodnja Kvadratni oluk

Kvadratni oluk

Uredne, moderne linije s robustnim aluminijumskim olucima, aluminijumski proizvodi za kišnicu velikog kapaciteta, projektirani za obilne padavine i dug vijek trajanja.

+19

Kontakt i informativni materijal

čitaj dalje

Prednosti
Boje
Reference
Tehničke informacije
Planiranje i upotreba
Dodaci

PREFA kvadratni oluci decenijama odolijevaju vremenu i potvrđuju svoju vrijednost i zadivljuju nas svojim savremenim rješenjima punim detalja.

Zahvaljujući provjerenoj i oprobanoj obradi površine, ostaju funkcionalni i estetski prijatni čak i nakon mnogo godina. PREFA oluci se izrađuju od aluminijumskih traka sa završnim premazom u boji. Osnovni materijali koji se za njih koriste su legure prema standardu ÖNORM EN 573-3.

PREFA kvadratni oluk je dostupan u 4 dimenzije s dužinama od 3 ili 6 m i ispunjava zahtjeve standarda ÖNORM EN 612.

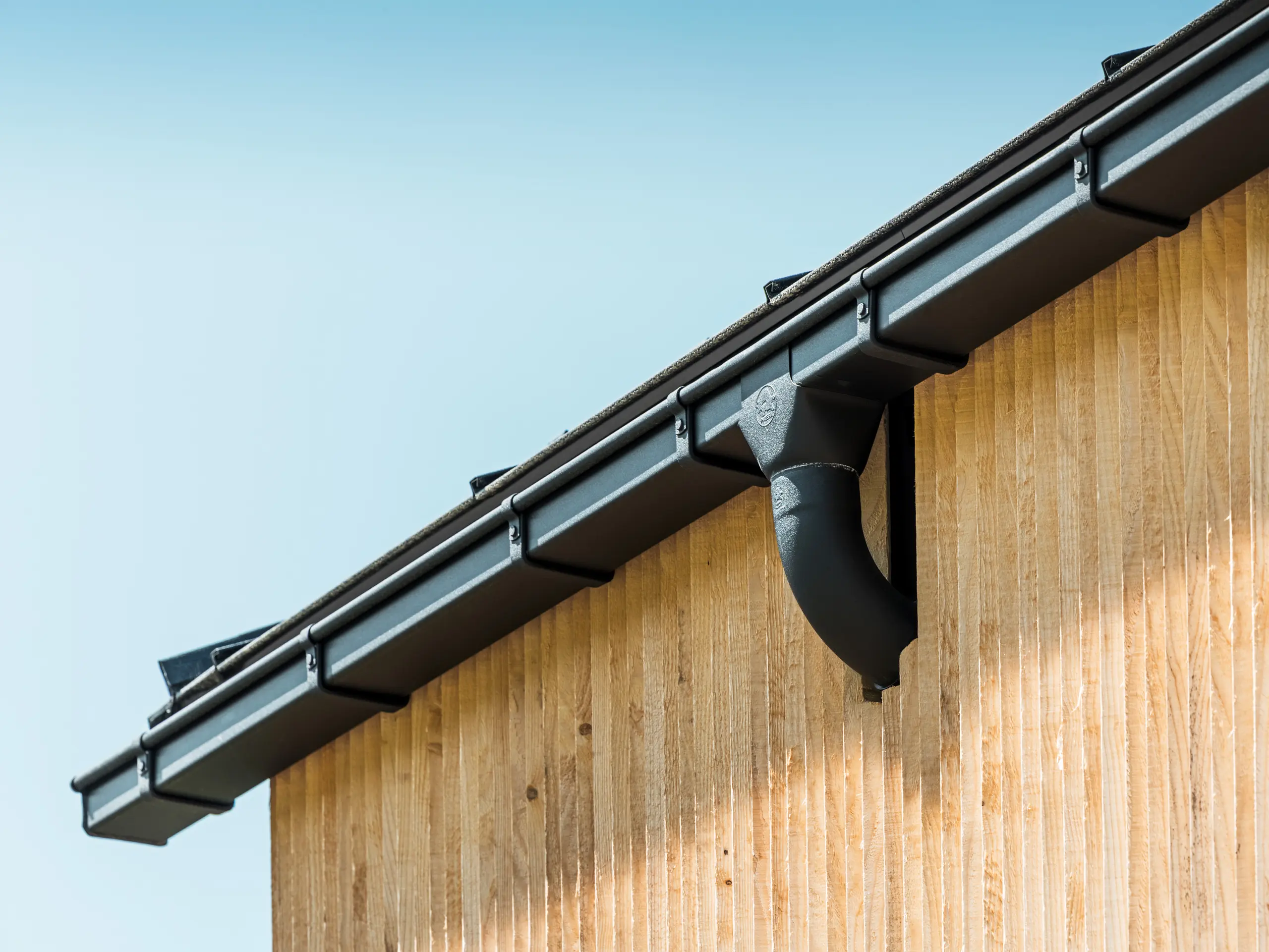

Untersicht eines Dachvorsprungs mit der PREFA Kastenrinne in Anthrazit mit Rinnenkessel an einer Holzfassade.

Uz (kvadratni) oluk i okruglu PREFA odvodnu cijev ili jednaku PREFA kvadratnu odvodnu cijev (vidi sliku), kišnica se bezbjedno odvodi s vašeg (PREFA) krova.

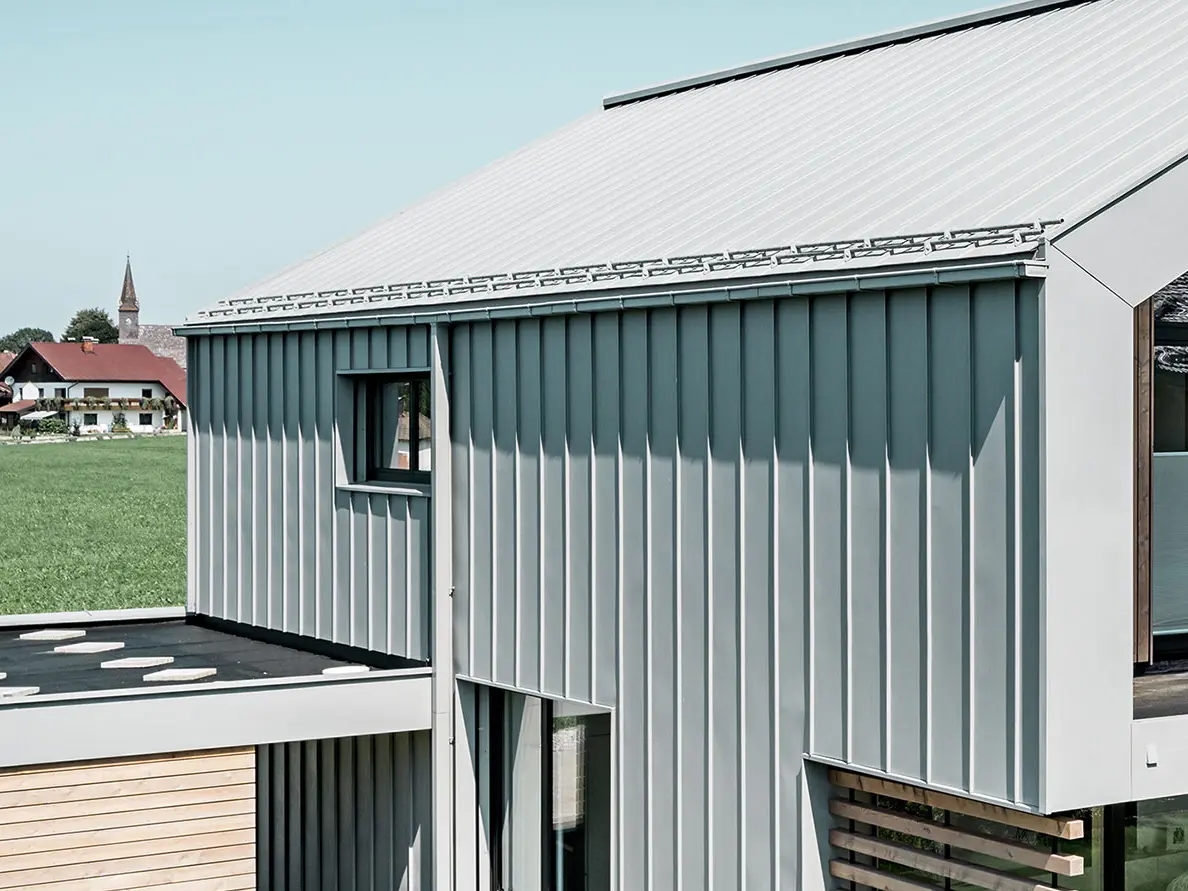

Einfamilienhaus mit Satteldach, mit PREFALZ auf Dach und Fassade; Zur Dachentwässerung wird die PREFA Kastenrinne mit dem PREFA Quadratrohr in der Sonderfarbe Patina grau verwendet.

Elastični sloj premaza

Zahvaljujući premazivanju aluminijumskih traka coil coating postupkom, sloj premaza ostaje elastičan i ne ljušti se – nema potrebe za zamornim prefarbavanjem ili popravljanjem boje na oštećenim mjestima.

Nema štetnih jona teških metala

Aluminijumski oluci ne ispuštaju štetne supstance.

Postojani

Otporni na koroziju – jer aluminijum ne hrđa

Garancija od 40 godina

na materijal i P.10 boje

Otpornost na temperaturne uslove

od -30°C do +80°C

Sve iz jednog izvora

Kompletni sistem sa širokim asortimanom dodataka – tehnički i koloristički usklađen

Dobri za životnu sredinu

PREFA aluminijumski sistem za odvodnju krova najbolji je izbor i s ekološkog stanovišta. To je zato što aluminijum, prilikom neprekidnog ispiranja oluka i cijevi kišnicom, ne ispušta štetne jone teških metala u otpadnu vodu, kao što je to slučaj kod konvencionalnih materijala.

PREFA kvadratni oluk je dostupan u više klasičnih standardnih boja. Sistem krovne odvodnje je dio PREFA kompletnog aluminijumskog sistema i zato se savršeno uklapa uz PREFA krovne i fasadne sisteme, kako vizualno, tako i funkcionalno.

Boja	Naziv	~ RAL	250	250 333 400	250 333 400 500	333
	01 P.10 smeđa	7013
	01 P.10 smeđa	7013
	02 P.10 antracit	7016
	02 P.10 antracit	7016
	03 P.10 crna	9005
	03 P.10 crna	9005
	07 P.10 svijetlosiva	7005
	07 P.10 svijetlosiva	7005
	10 P.10 prefa bijela	9002
	10 P.10 prefa bijela	9002
	11 P.10 orah smeđa	8019
	11 P.10 orah smeđa	8019
	19 P.10 tamnosiva	7043
	19 P.10 tamnosiva	7043
	04 ciglasto crvena	8004
	06 mahovinasto zelena	6005
	06 mahovinasto zelena	6005
	08 cink siva	7030
	12 metalik srebrna	9006
	12 metalik srebrna	9006
	13 natur aluminijum
	13 natur aluminijum
	47 patina siva	7042

Napomene

Navedene RAL vrijednosti su samo približne (~) i neke od njih se mogu znatno razlikovati od originalne PREFA boje, i pod određenim okolnostima, ne moraju odražavati subjektivnu percepciju boje.
Prije svega za kvalitet boje P.10, gotovo je nemoguće definirati vrijednosti zbog strukture površine. Pored toga, boje PREFA Siding fasadnih kaseta P.10 kameno siva, P.10 pješčano smeđa, P.10 prefa bronza, P.10 patina zelena, prirodni hrast, patina siva, smeđi orah i sivi hrast bazirane su na prirodnim bojama koje se sastoje od više različitih nijansi.
Trake i limovi u boji natur aluminijuma: Garancija ne pokriva promjene izgleda površine nastale kao posljedica obrade i uticaja okoline. Pratite uputstva.
Nijanse metalik boje mogu da variraju.
Da biste utvrdili tačne boje za komplementarne komponente, obavezno pogledajte originalne uzorke.

Ovdje smo prikupili neke referentne objekte s PREFA kvadratnim olucima.

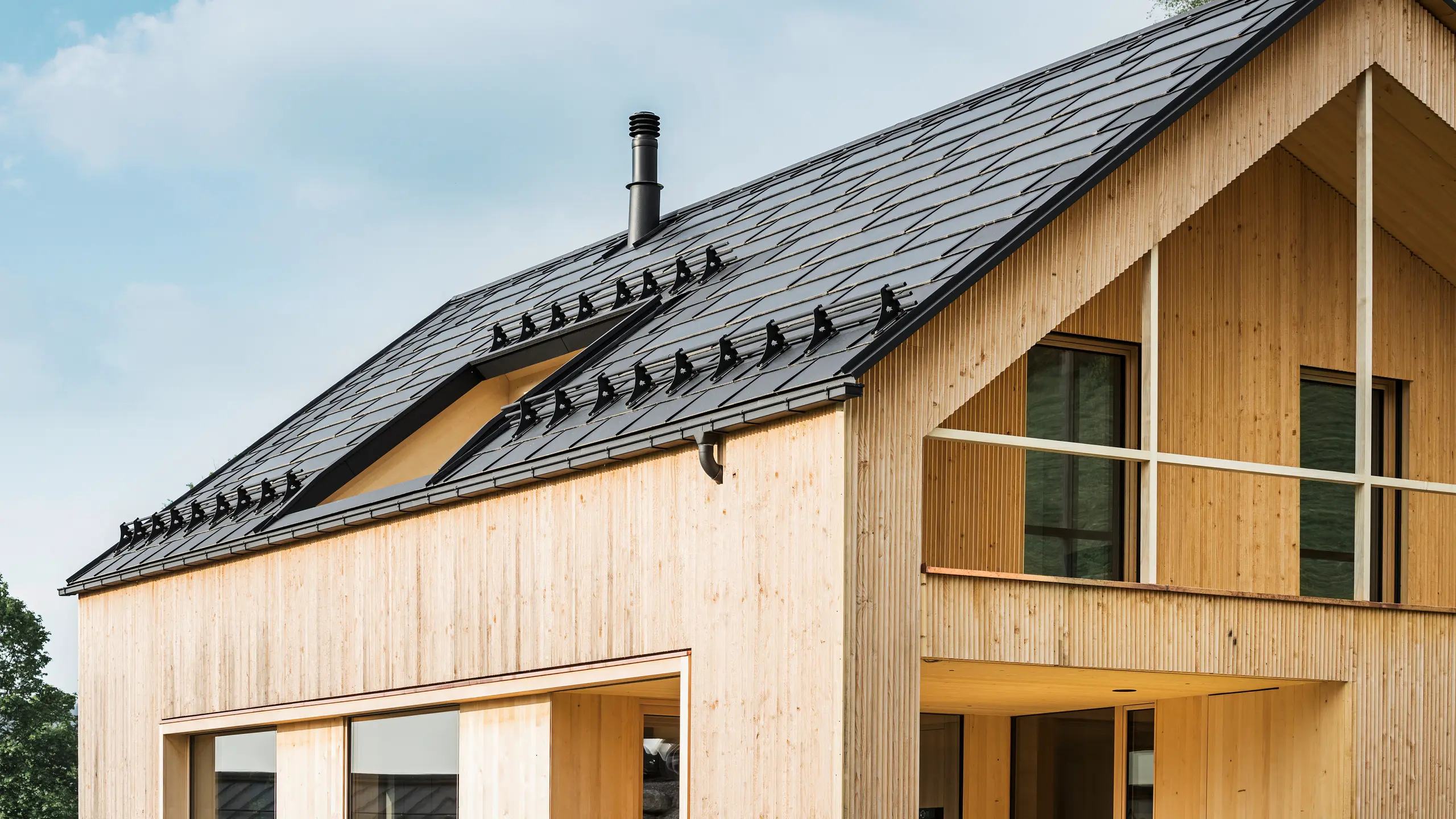

Krupni plan zabata ekološki prihvatljive kuće u Eggu, obilježen inovativnim PREFA solarnim krovnim pločama u elegantnoj crnoj boji, koje se skladno uklapaju u sredinu PREFA krovnih ploča R.16. Čiste linije krova su u kontrastu s prirodnom teksturom drvene fasade, dok solarni moduli naglašavaju ideju održivog stanovanja. Suptilni dimnjak skladno se uklapa u cjelokupni izgled, koji povezuje ekološki osviješten dizajn s ruralnom estetikom. Osim toga, inovativna eko-kuća raspolaže s dva balkona koji omogućavaju pogled na bajkoviti planinski krajolik Egga u Vorarlbergu.

PREFA kvadratni oluk u boji P.10 crna s krovnom pločom R.16 i solarnom krovnom pločom

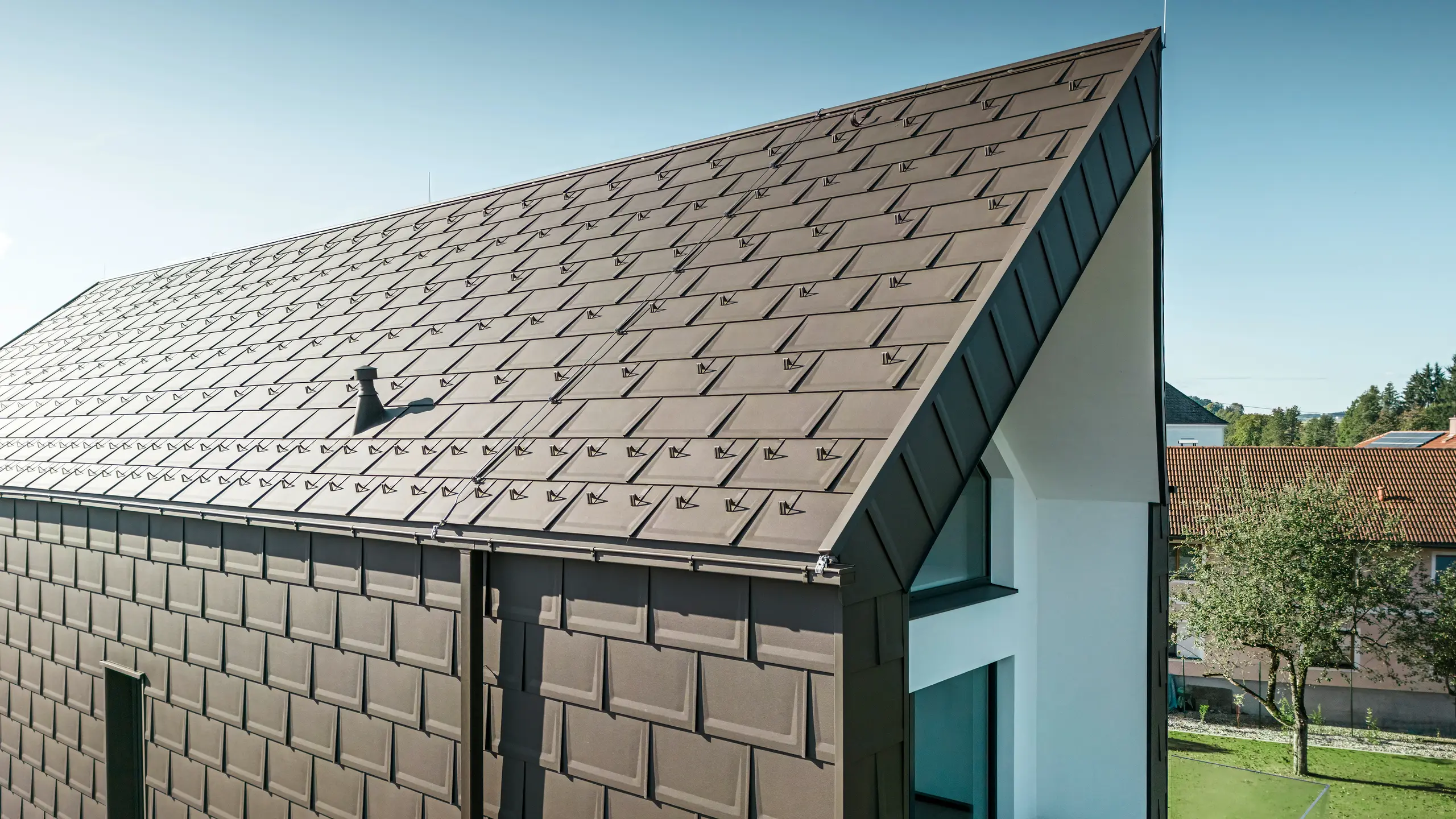

Pogled iz perspektive na krov i fasadu moderne porodične kuće u Neukirchenu, Austrija. PREFA krovna ploča R.16 u nijansi P.10 smeđa nudi estetski privlačnu i funkcionalnu pokrovnu površinu, koja se savršeno uklapa u arhitektonski dizajn kuće. Oštar sljemen krova i precizno raspoređene krovne ploče svjedoče o kvalitetu PREFA proizvoda. Aluminijumski proizvodi malog formata savršeno se uklapaju u bijelo omalteriranu fasadu i okolni zeleni krajolik.

PREFA kvadratni oluk i kvadratna cijev s krovnom pločom R.16 u boji P.10 smeđa

Polovina dupleks kuće je već renovirana, sa svježom bijelom fasadom od maltera, kombiniranom s PREFA Siding.X fasadnom kasetom u antracit boji. Krov je prekriven PREFA krovnom pločom R.16. Odvodnjavanje krova vrši se preko kvadratnog oluka, uključujući PREFA odvodnu cijev.

Polovina dupleks kuće s krovnom pločom R.16, kvadratnim olukom i Siding.X fasadnom kasetom u antracit boji

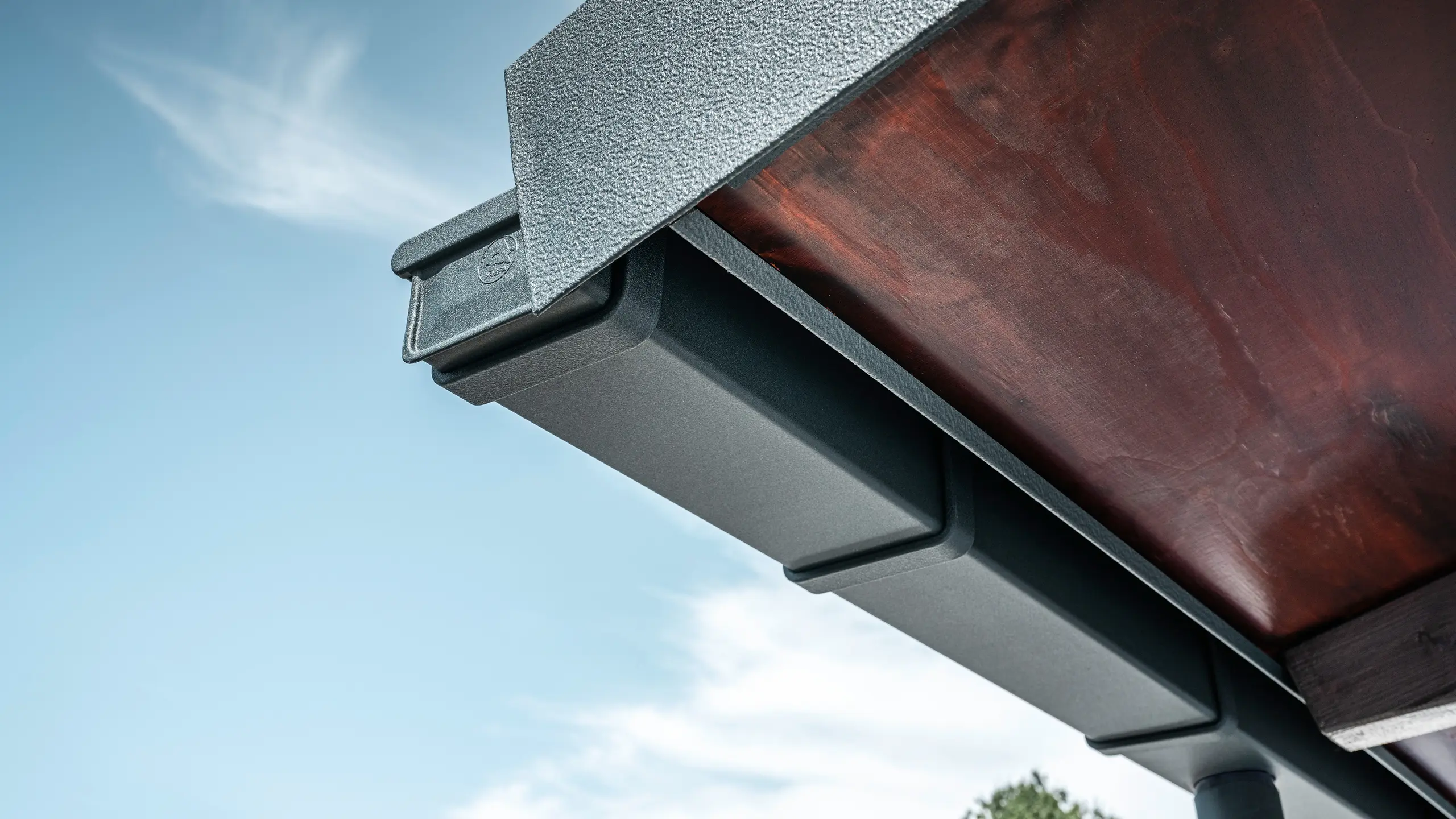

Detaljan prikaz PREFA sistema krovne odvodnje u P.10 antracit boji na krovu porodične kuće u Dortmundu.

Donja strana krova sa PREFA kvadratnim olukom u P.10 antracit boji.

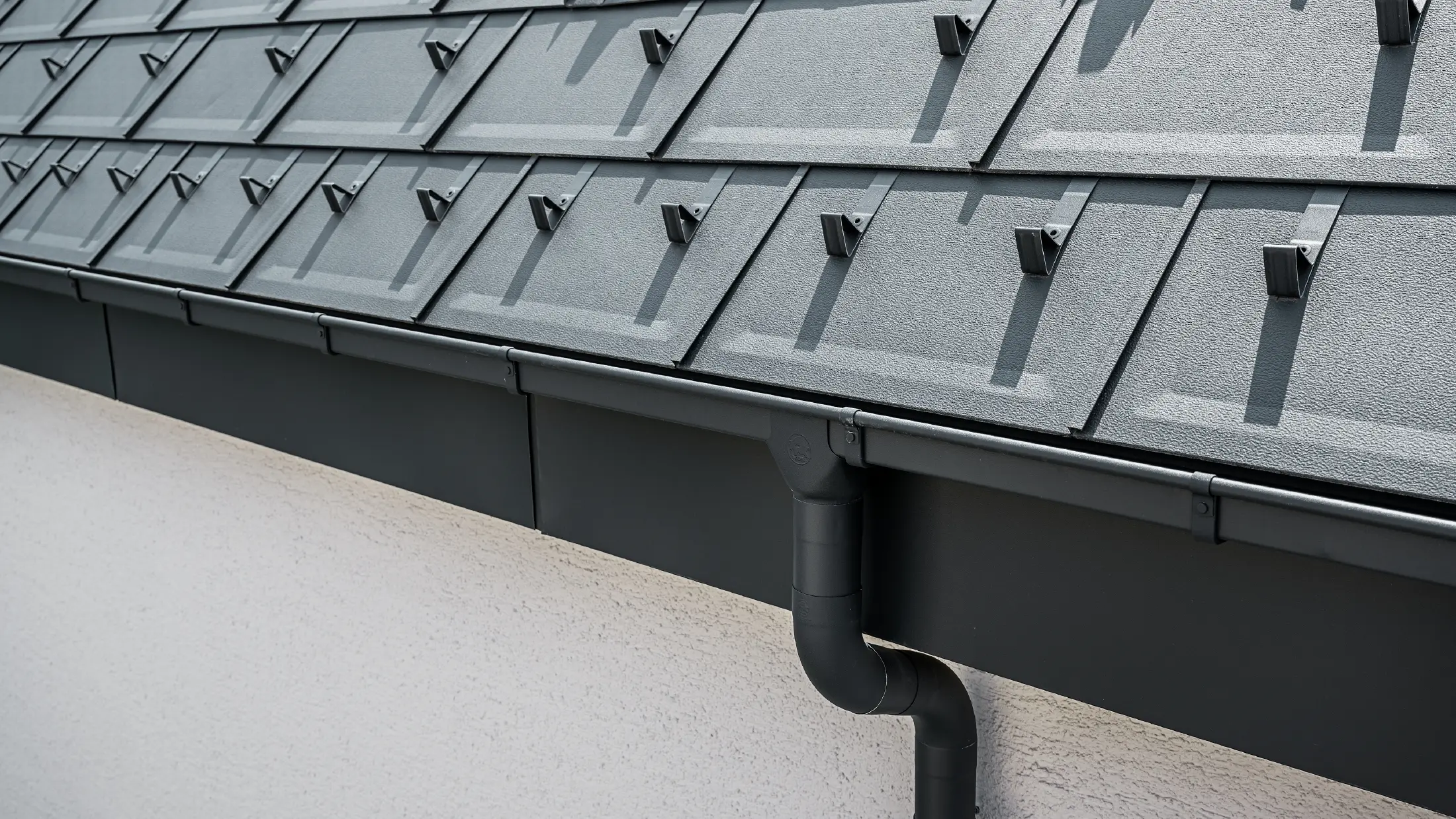

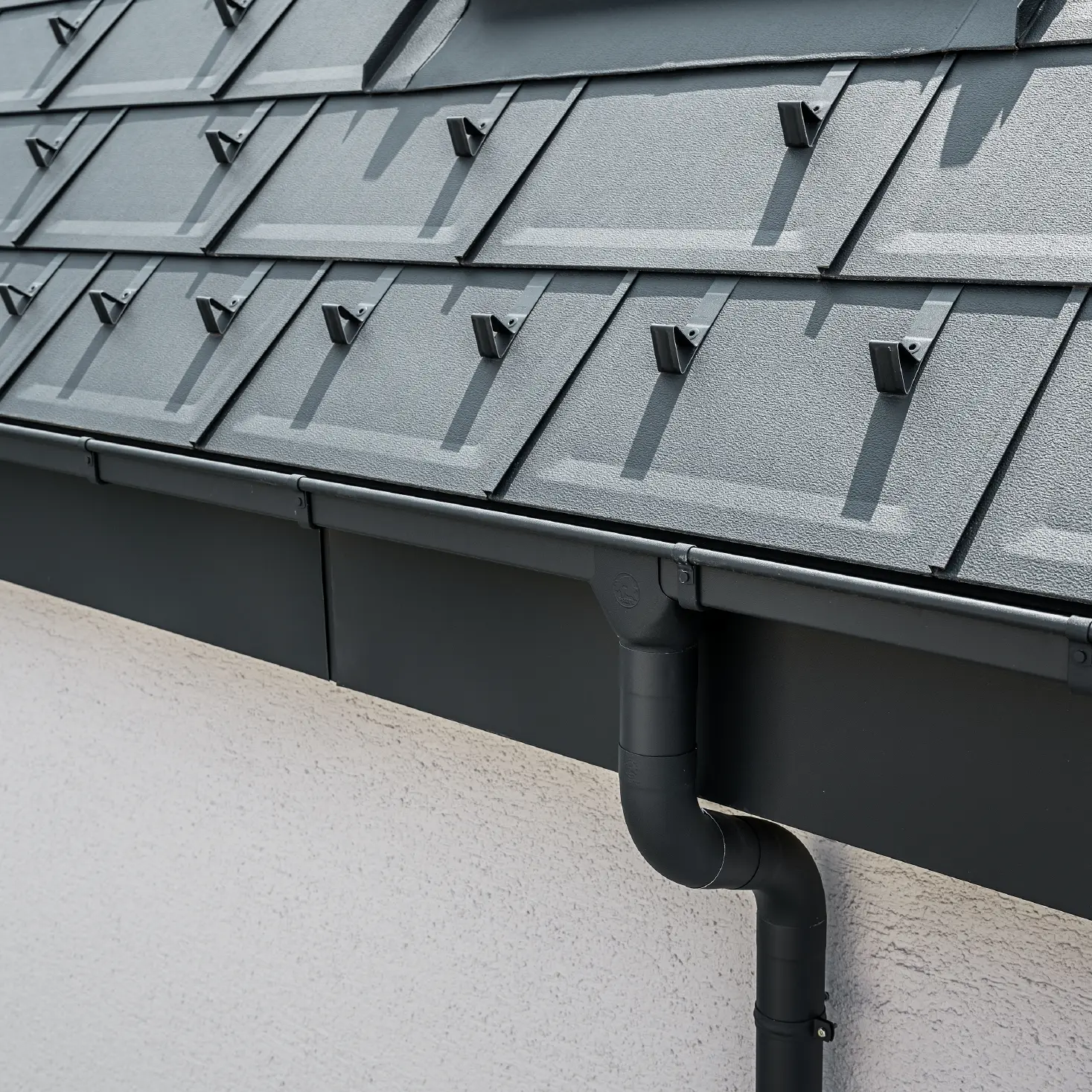

Strma krovna površina prekrivena krovnom pločom R.16, s PREFA kvadratnim olukom, olučnim kotlićem i odvodnom cijevi u antracit boji

PREFA kvadratni oluk s olučnim kotlićem, kombiniran s PREFA krovnom pločom R.16 u P.10 antracit boji

Okrugli oluk: Možda će vam se dopasti i sljedeća opcija

Okrugla alternativa kvadratnom oluku jeste PREFA viseći oluk. Dostupan je i u 4 dimenzije i 2 dužine (3 m i 6 m).

“Više

Krupni plan PREFA krovne ploče R.16 sa snjegobranima, krovnim olukom i odvodnom cijevi u P.10 crnoj boji, uklj. zaštitu od groma i vertikalnu drvenu fasadu. Robustni PREFA aluminijumski proizvodi krase dvovodni krov porodične kuće u Lustenauu, Vorarlberg.

Sjetite se svog oluka poslije oluje ili naročito u jesen i zimu.: Stručnjaci savjetuju:

U jesen, ali i poslije jakog vetra, kiše ili grada, lišće i granje mogu da zapuše oluk. Zbog toga voda više ne može da otiče i može da se izlije preko ivica. Akumulirana voda zimi može da se zaledi i ošteti oluk i cijev. U svakom slučaju, bačvu za kišnicu treba isprazniti, a kolektor kišnice zatvoriti i zapečatiti odgovarajućim čepom tokom jeseni, kako bi se spriječila šteta od smrzavanja.

Krovni oluk pun jesenjeg lišća, čišćenje zapušenih oluka

Premaz je elastičan i otporan na djelovanje uobičajenih hemikalija i vremenskih uslova. Proizvodnja postupkom coil coating odvija se uz strogu kontrolu kvaliteta.

Otpornost na temperaturne uslove	od -30°C do +80°C
Dimenzije kvadratnog oluka (dužine komada 3 m i 6 m)	250, 333 Dimenzije 400 i 500 dostupne su samo s dužinom od 6 m Dimenzija 500 dostupna je samo s dužinom od 3 m na zahtjev
Aluminijumske odvodne cijevi za vodu (dužina komada 3 m)	Ø 60 mm, Ø 80 mm, Ø 100 mm, Ø 120 mm, Ø 150 mm

Naši majstori za metalne radove i arhitekte ovdje mogu preuzeti specifikacije za tender za PREFA kvadratni oluk.

pdf

Dopune standardiziranog opisa građevinskih radova za visokogradnju 1 mb

onlb

Dopune standardiziranog opisa građevinskih radova za visokogradnju 774 kb

doc

Krovni pokrivači i krovna odvodnja – tekstovi za tendersku dokumentaciju 244 kb

pdf

Krovni pokrivači i krovna odvodnja – tekstovi za tendersku dokumentaciju 850 kb

Uz sistem oluka PREFA birate dobro osmišljen kompletni sistem sa 100% originalnim dodacima. PREFA krovni i fasadni sistem dolazi uz koloristički usklađen asortiman dodataka – od kuka za oluk do olučnih kotlića.

Za kompletan, detaljan popis dodataka, pogledajte naš cjenovnik (dostupan samo za izvođače).

PREFA Rinnenhaken für Kastenrinnen in Braun – stabiler Dachrinnenhalter aus Aluminium, verfügbar in den Größen 250, 333, 400 und 500 für langlebige Dachentwässerung

Kuka za oluk za kvadratni oluk

250, 333, 400, 500

PREFA Stirnbretthaken für Kastenrinne in Braun – robuster Dachrinnenhalter aus Aluminium, passend für Rinnengrößen 250 und 333 zur sicheren Dachentwässerung

Kuka za montažu na čeonu dasku za kvadratni oluk

250, 333

Čelo kvadratnog oluka

250, 333, 400

PREFA Kastenrinnen-Endboden 500 in Braun – hochwertiges Aluminium-Zubehör für Dachrinnen, wahlweise links oder rechts montierbar zur sicheren Dachentwässerung

Čelo kvadratnog oluka 500

lijevo/desno

Abgebildet ist ein brauner PREFA Kastenrinnenwinkel 90° außen aus hochwertigem Aluminium. Das stabile Dachrinnenzubehör dient zur sicheren Verbindung von Kastenrinnen über Außenecken und sorgt für eine zuverlässige Dachentwässerung. Der Rinnenwinkel ist in den Größen 250, 333, 400 und 500 erhältlich.

Kutni element kvadratnog oluka 90° (spoljašnji)

250, 333, 400, 500

Das Bild zeigt einen braunen PREFA Kastenrinnenwinkel 90° innen aus robustem Aluminium. Dieses langlebige Dachrinnenzubehör ermöglicht eine saubere und dichte Verbindung von Kastenrinnen an Innenecken und unterstützt eine zuverlässige Dachentwässerung. Der Innenwinkel ist in den Rinnengrößen 250, 333, 400 und 500 erhältlich.

Kutni element kvadratnog oluka 90° (unutrašnji)

250, 333, 400, 500

Abgebildet ist ein brauner PREFA Kastenrinnenkessel aus hochwertigem Aluminium. Der Rinnenkessel dient als Übergangsstück von der Kastenrinne zum Fallrohr und sorgt für eine effiziente Ableitung des Regenwassers. Er ist in verschiedenen Größen erhältlich: 250 × Ø 80, 333 × Ø 100, 400 × Ø 120 sowie 500 × Ø 120 und 500 × Ø 150.

Kotlić kvadratnog oluka

250 × Ø 80, 333 × Ø 100, 400 × Ø 120, 500 × Ø 120, 500 × Ø 150

PREFA Quadratrohrkessel, erhältlich in den Größen 80/250, 80/333, 100/333 und 100/400 mm, dient zur effektiven Sammlung und Ableitung von Regenwasser in Dachentwässerungssystemen.

Kutni spoj za kvadratnu cijev

□ 80/250, □ 80/333, □ 100/333, □ 100/400

Abgebildet ist ein PREFA Kastenrinnendila mit Wulst und Blende in Grau-Braun aus hochwertigem Aluminium. Dieses Verbindungselement wird zur Verlängerung von Kastenrinnen eingesetzt und gewährleistet eine dichte, langlebige und optisch ansprechende Verbindung im Dachentwässerungssystem. Das Rinnendila ist in den Größen 280, 333 und 400.

Dilatacija kvadratnog oluka s obrubom i blendom

280, 333, 400

Das Bild zeigt ein graues PREFA Kastenrinnendila ohne Wulst und Blende aus robustem Aluminium. Dieses Verbindungselement dient der passgenauen Verlängerung von Kastenrinnen und sorgt für eine dichte, zuverlässige Dachentwässerung. Erhältlich ist das Kastenrinnendila in den Rinnengrößen 250, 333 und 400.

Dilatacija kvadratnog oluka bez obruba i blende

250, 333, 400

Upojni lim

230 × 2.000 × 0,70 mm

PREFA Prospekt mit aufgeschlagener Seite - Komplettes System im Überblick
