Od bačvastih krovova do složenih nadogradnji, kupola ili velikih krovnih površina – PREFALZ nudi bezbroj individualnih opcija za dizajn. Savijanja i pregibi nimalo ne utiču na kvalitet boje: PREFALZ se isporučuje u brojnim bojama, s glatkom ili stucco površinom, u zavisnosti od zahtjeva.
PREFALZ trake mogu se idealno koristiti kao komplementarne trake za PREFA proizvode malog formata koji odgovaraju različitim priključcima i opšavima u dimenzijama 0,70 × 1.000 mm (dimenzija trake 60 kg).
Posebno je važno istaći da PREFALZ aluminijumski krov ispunjava uslove za klasifikaciju reakcije na požar “A1” – dakle, nezapaljivo – prema standardu EN 13501-1.
PREFALZ pogodnosti
Za širok spektar primjena
od zakrivljenih svodnih krovova do složenih nadogradnji, kupola, klasičnih dvovodnih krovova ili velikih krovnih površina,
jednostavan za obradu, izuzetno otporan,
lako se obrađuje čak i pri niskim spoljnim temperaturama
Garancija od 40 godina
na materijal i boju za proizvode s P.10 površinom
Protivpožarna zaštita
PREFALZ nezapaljivo (A1)
Kompletni sistem
Opsežni i usklađeni sistemski dodaci pružaju sigurnost i dugotrajnost
Brojne opcije dizajna
Veoma širok izbor standardnih boja, kao i glatka i stucco površina prilagođeni su kompletnom PREFA sistemu
Ekološki prihvatljiv
Aluminijum se može reciklirati 100% bez gubitka kvaliteta
Dug radni vijek
Aluminijum ne hrđa
Detalji falcova
Kod pokrivanja krovova stojećim falcom, unaprijed profilirane ili savijene trake lima spajaju se i formiraju vodonepropusne fuge. Kutni stojeći falc koristi se prije svega za fasade, dok se dvostruki stojeći falc primjenjuje na krovnim površinama. Na sljedeće dvije slike prikazani su poprečni presjeci dvostrukog i kutnog stojećeg falca:
Sistemi ugradnje i vrste primjene
PREFALZ trake, poznate i kao paneli, izrađuju se na mašinama za profiliranje od trakastih limova.
Ove ploče mogu da se postavljaju pomoću kliznih učvršćivača u dužini od 12 m. Ako se preduzmu odgovarajuće dodatne mjere, mogući su i duži paneli. Duge trake omogućavaju laku, sigurnu i ekonomičnu ugradnju krovnog pokrivača. Trake mogu da imaju uvijek istu širinu ili, u posebnim slučajevima, različite širine.
Krovovi s reflektirajućom površinom i panelne obloge sastoje se od panela koji su razdvojeni poprečnim falcovima. Često se koriste na zgradama izloženim posebno jakim vjetrovima, ali i iz estetskih razloga.
Savjet stručnjaka: za krovove s blagim nagibom počevši od 3°
Krovovi dizajnirani s PREFALZ-om imaju najveću stabilnost i izdržljivost. PREFALZ odgovara krovovima sa blagim nagibom* počevši od 3° i može se ugrađivati čak i pri niskim temperaturama.
* Potrebno je pridržavati se važećih nacionalnih standarda i stručnih smjernica.
Pregled PREFALZ boja
PREFALZ nudi široku paletu standardnih boja, uglavnom u P.10 kvaliteti s garancijom od 40 godina. Sloj farbe nanosi se i termički obrađuje kroz nekoliko faza obrade u coil coating postupku. Zahvaljujući tome, sloj premaza je elastičan i veoma otporan na vremenske uslove.
Pregled boja (20)
| Boja | Naziv | ~ RAL |
|
01 P.10 smeđa | 7013 |
|
02 P.10 antracit | 7016 |
|
03 P.10 crna | 9005 |
|
04 P.10 ciglasto crvena | 8004 |
|
05 P.10 oksid crvena | 3009 |
|
06 P.10 mahovinasto zelena | 6005 |
|
07 P.10 svijetlosiva | 7005 |
|
08 P.10 cink siva | 7030 |
|
10 P.10 prefa bijela | 9002 |
|
11 P.10 orah smeđa | 8019 |
|
12 metalik srebrna | 9006 |
|
13 natur aluminijum | |
|
17 P.10 čista bijela | 9010 |
|
19 P.10 tamnosiva | 7043 |
|
23 crno siva | 7022 |
|
28 P.10 prefa bronza | 7048 |
|
43 P.10 kameno siva | 7031 |
|
45 bronza | 7048 |
|
46 P.10 patina zelena | 6027 |
|
47 patina siva | 7042 |
Napomene
- Navedene RAL vrijednosti su samo približne (~) i neke od njih se mogu znatno razlikovati od originalne PREFA boje, i pod određenim okolnostima, ne moraju odražavati subjektivnu percepciju boje.
- Prije svega za kvalitet boje P.10, gotovo je nemoguće definirati vrijednosti zbog strukture površine. Pored toga, boje PREFA Siding fasadnih kaseta P.10 kameno siva, P.10 pješčano smeđa, P.10 prefa bronza, P.10 patina zelena, prirodni hrast, patina siva, smeđi orah i sivi hrast bazirane su na prirodnim bojama koje se sastoje od više različitih nijansi.
- Trake i limovi u boji natur aluminijuma: Garancija ne pokriva promjene izgleda površine nastale kao posljedica obrade i uticaja okoline. Pratite uputstva.
- Nijanse metalik boje mogu da variraju.
- Da biste utvrdili tačne boje za komplementarne komponente, obavezno pogledajte originalne uzorke.
Neka vas inspiriraju već realizirani krovni projekti u kojima se koristi PREFALZ
Tehnika stojećeg falca predstavlja klasičan način primjene za metalne krovove. Ovom tehnikom može da se obloži čitava spoljašnjost objekta, tj. krov i fasada, mogu se obložiti kako bi se stvorio izgled kao da je izvedeno iz jednog kalupa. Ova tehnika omogućava veliku kreativnu slobodu s ujednačenim ili različitim širinama panela, kao i konusnim panelima, uz širok spektar boja.
PREFALZ se koristi i za sve detalje kao što su okviri dimnjaka, zidne obloge, bočni opšavi i drugo, u okviru PREFA krovova sa malim formatima.

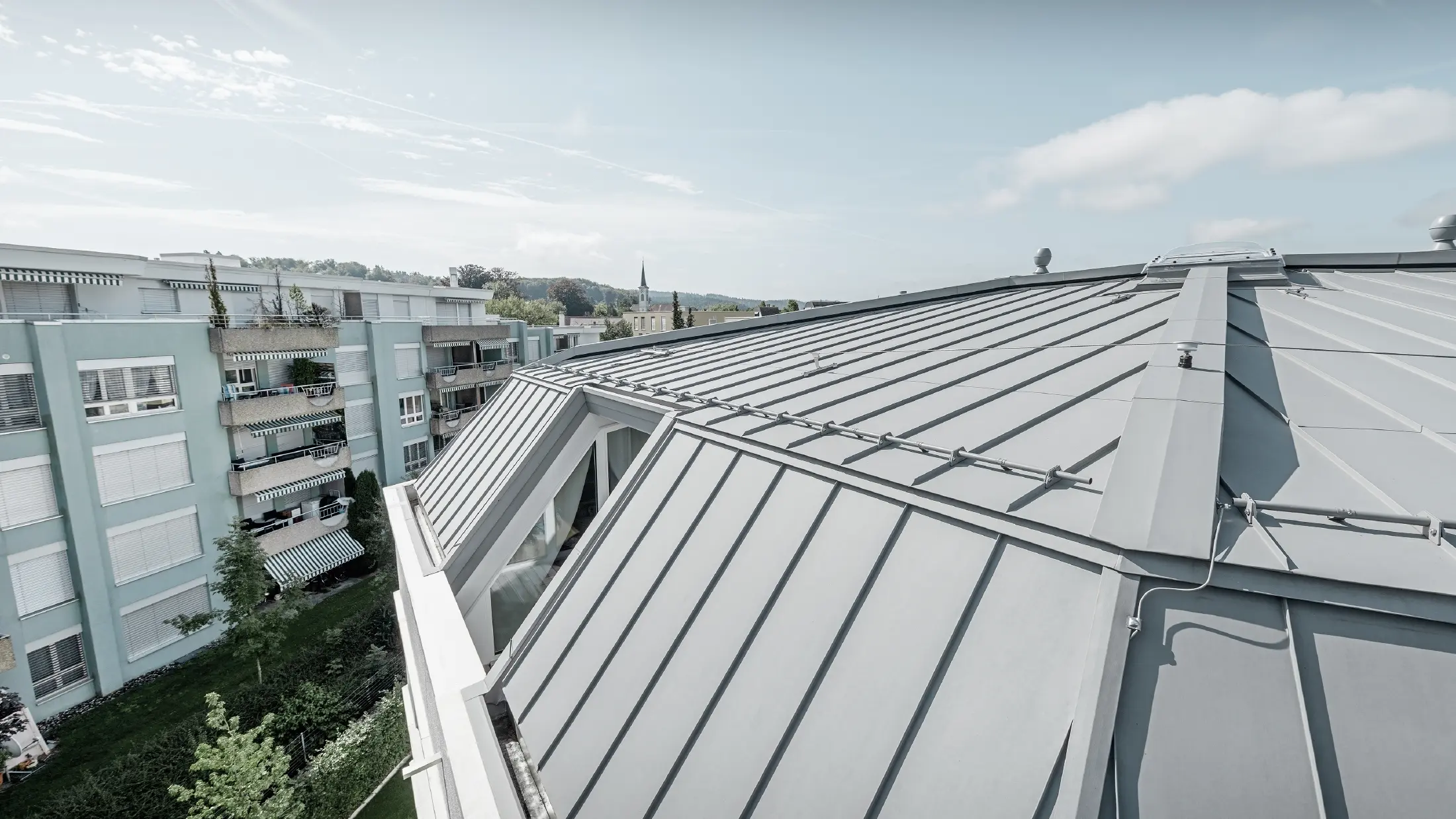

Dupleks kuće s PREFALZ krovom i fasadom u patina sivoj boji

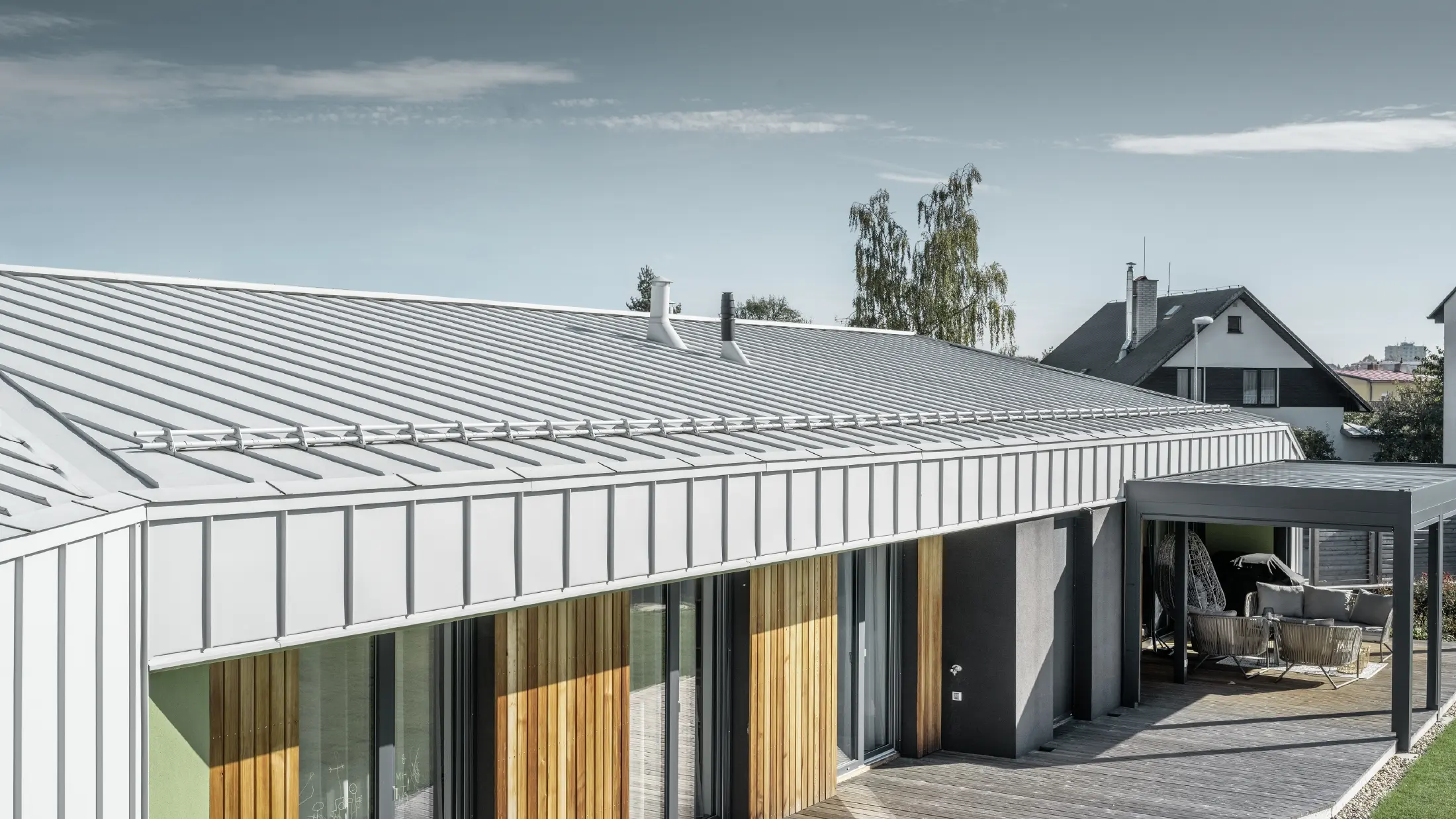

Bungalov s PREFALZ krovom i fasadom u prefa bijeloj boji

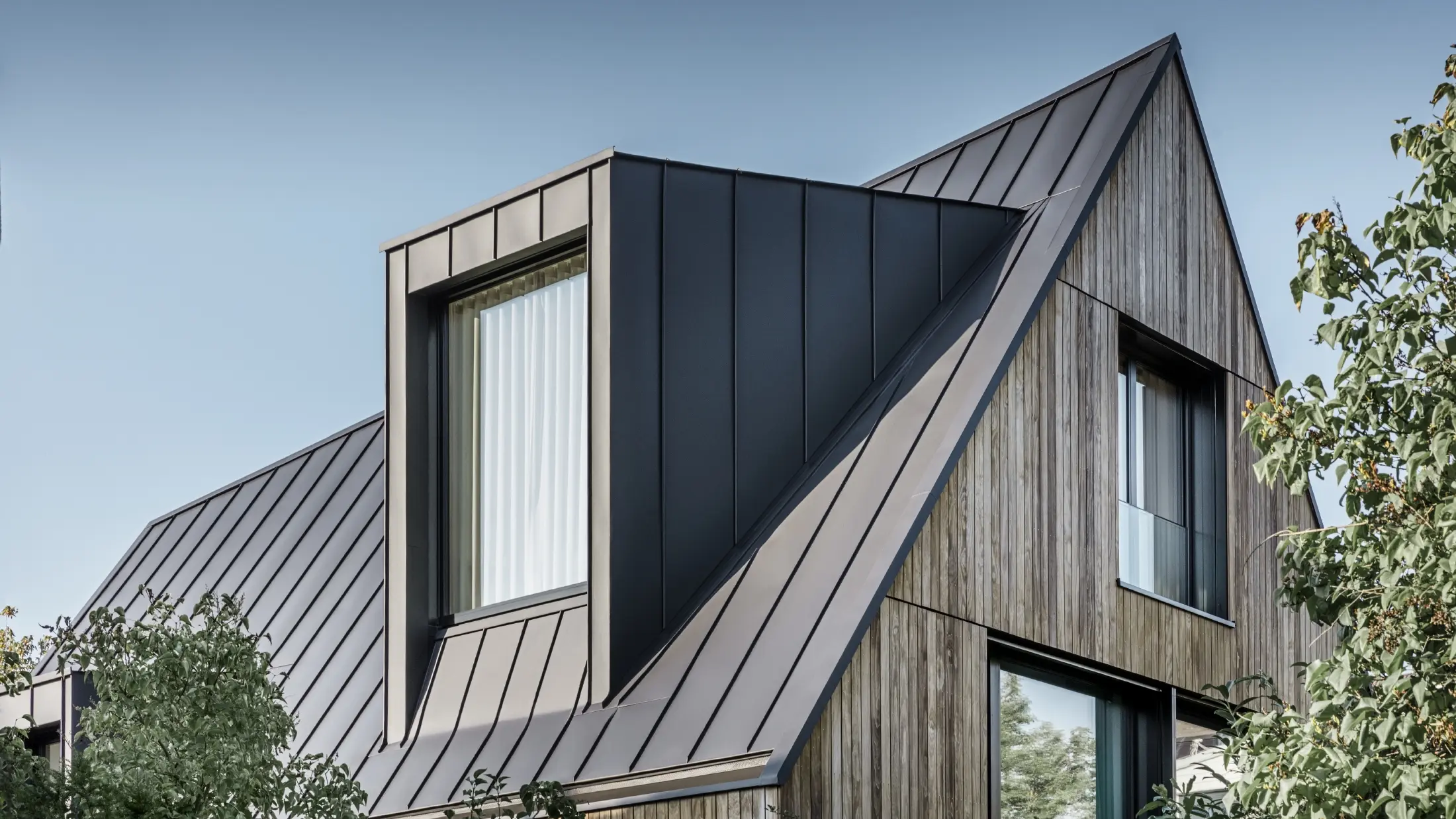

Strmi dvovodni krov s krovnom badžom, PREFALZ u P.10 antracit boji

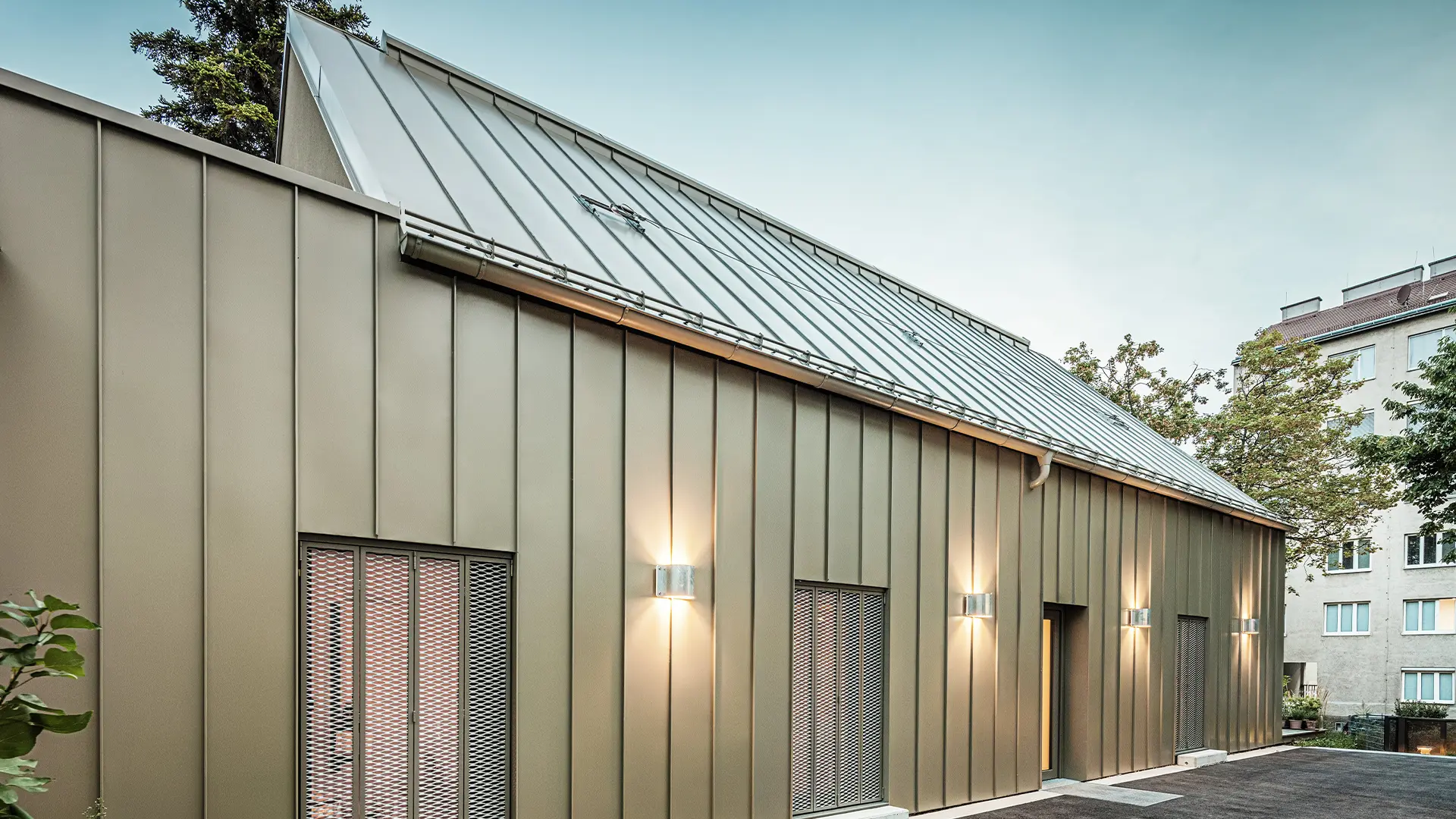

PREFALZ u boji P.10 prefa bronza prekriva krov i fasadu studija

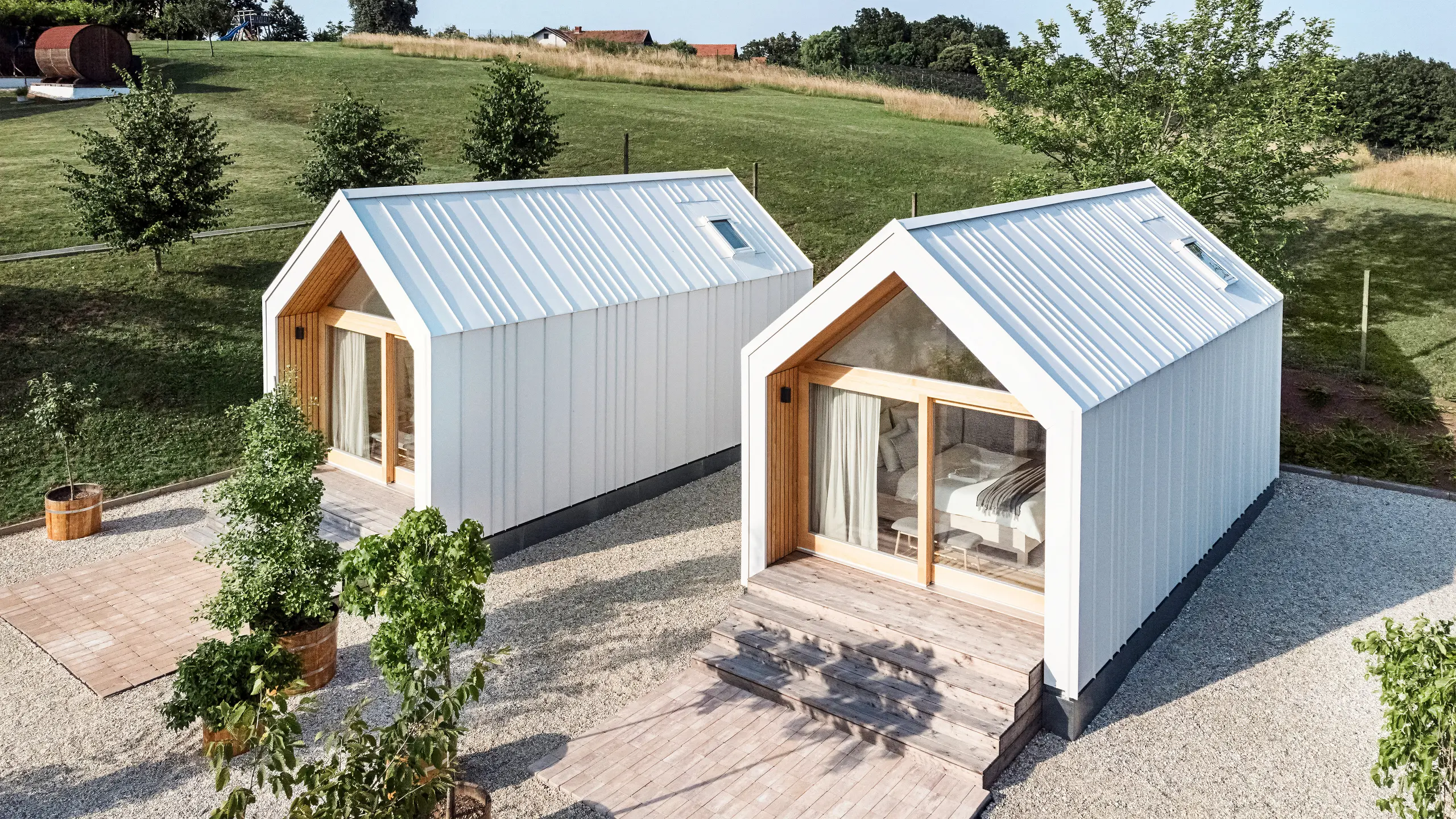

Male kuće s PREFALZ krovom i fasadom u boji P.10 čista bijela

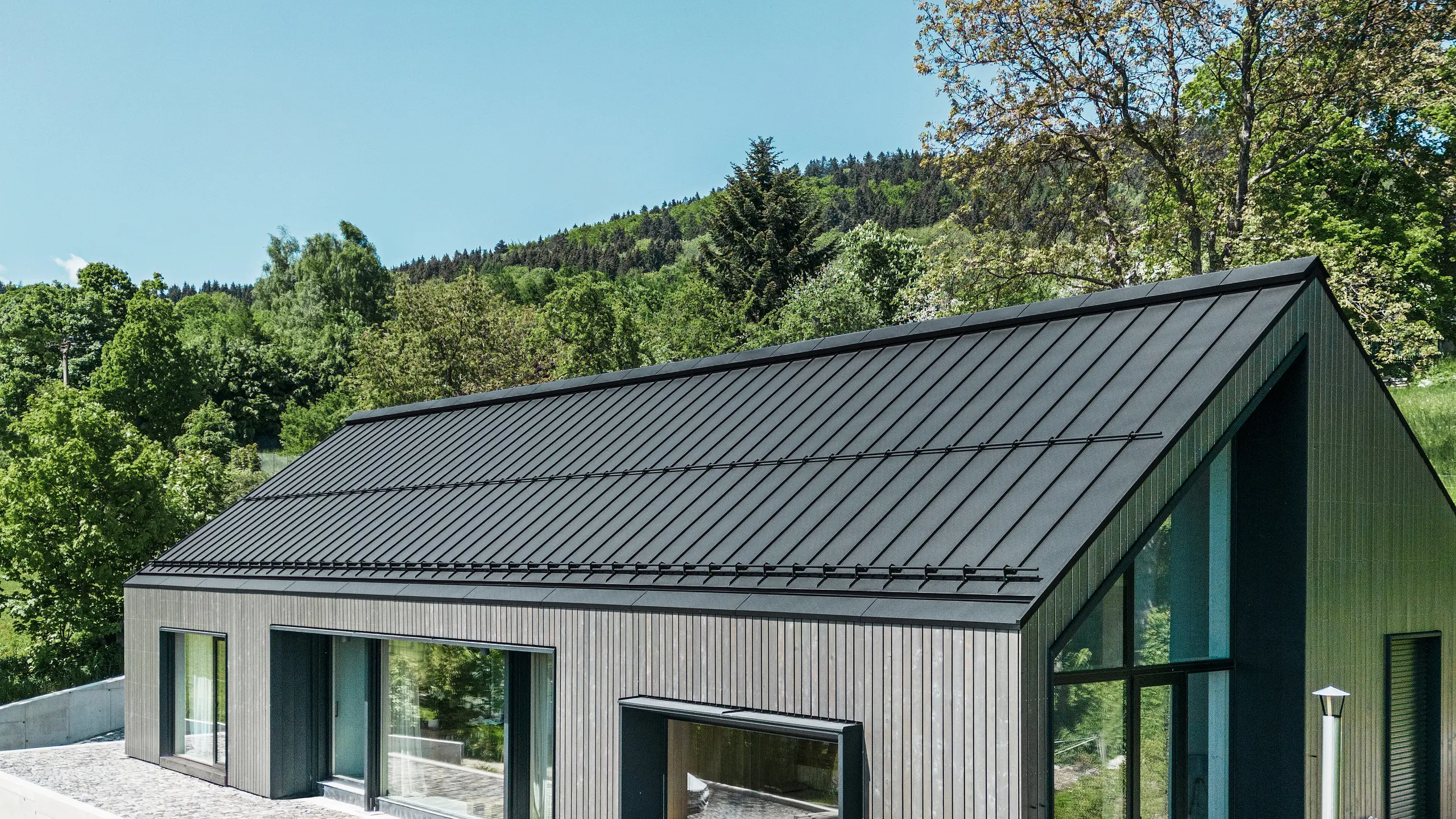

Dvovodni krov s PREFALZ-om u boji P.10 crna u kombinaciji s tamnom drvenom fasadom

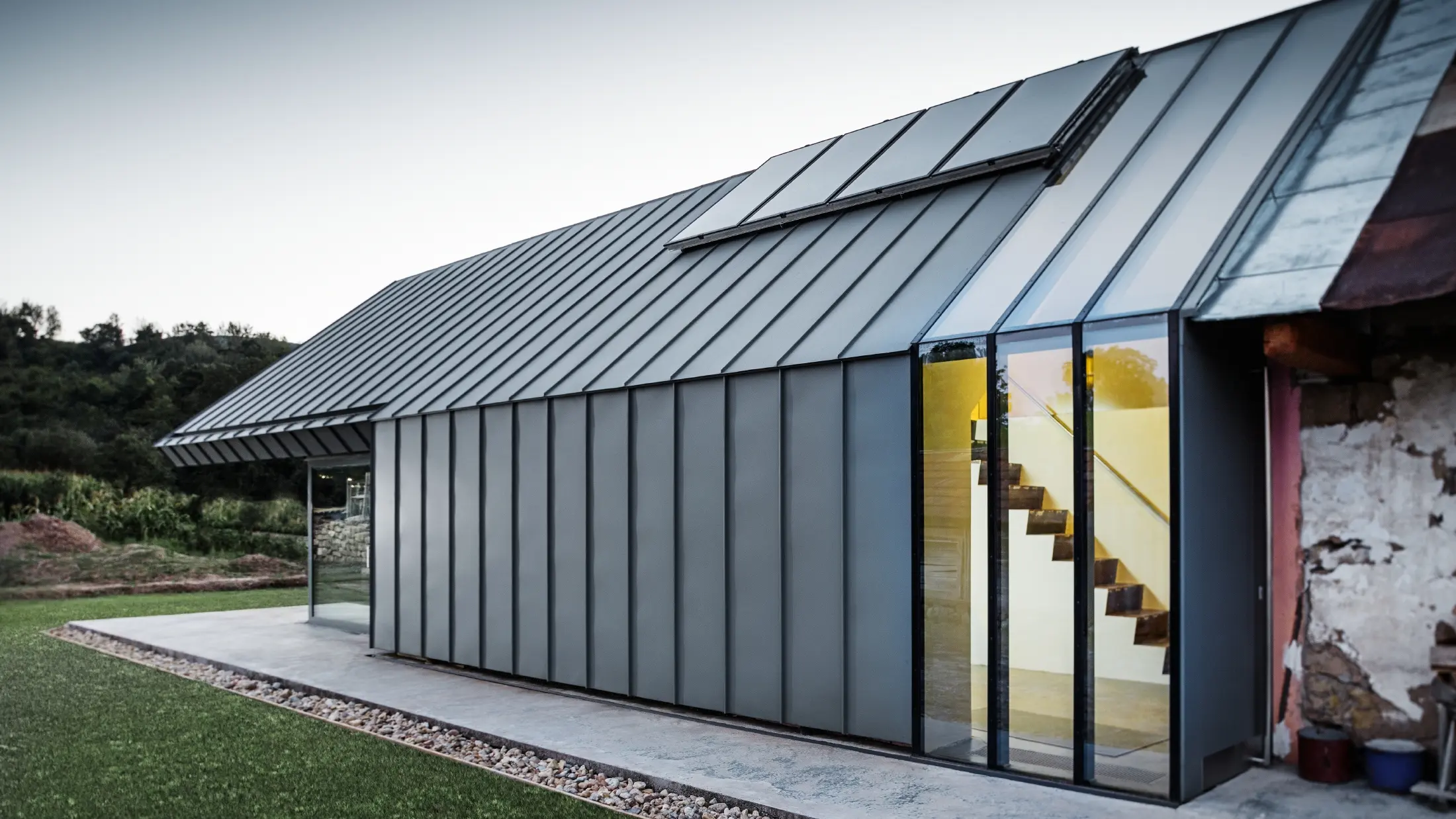

Arhitektonski biro i samostojeća kuća s PREFALZ krovom i fasadom u boji P.10 svijetlosiva

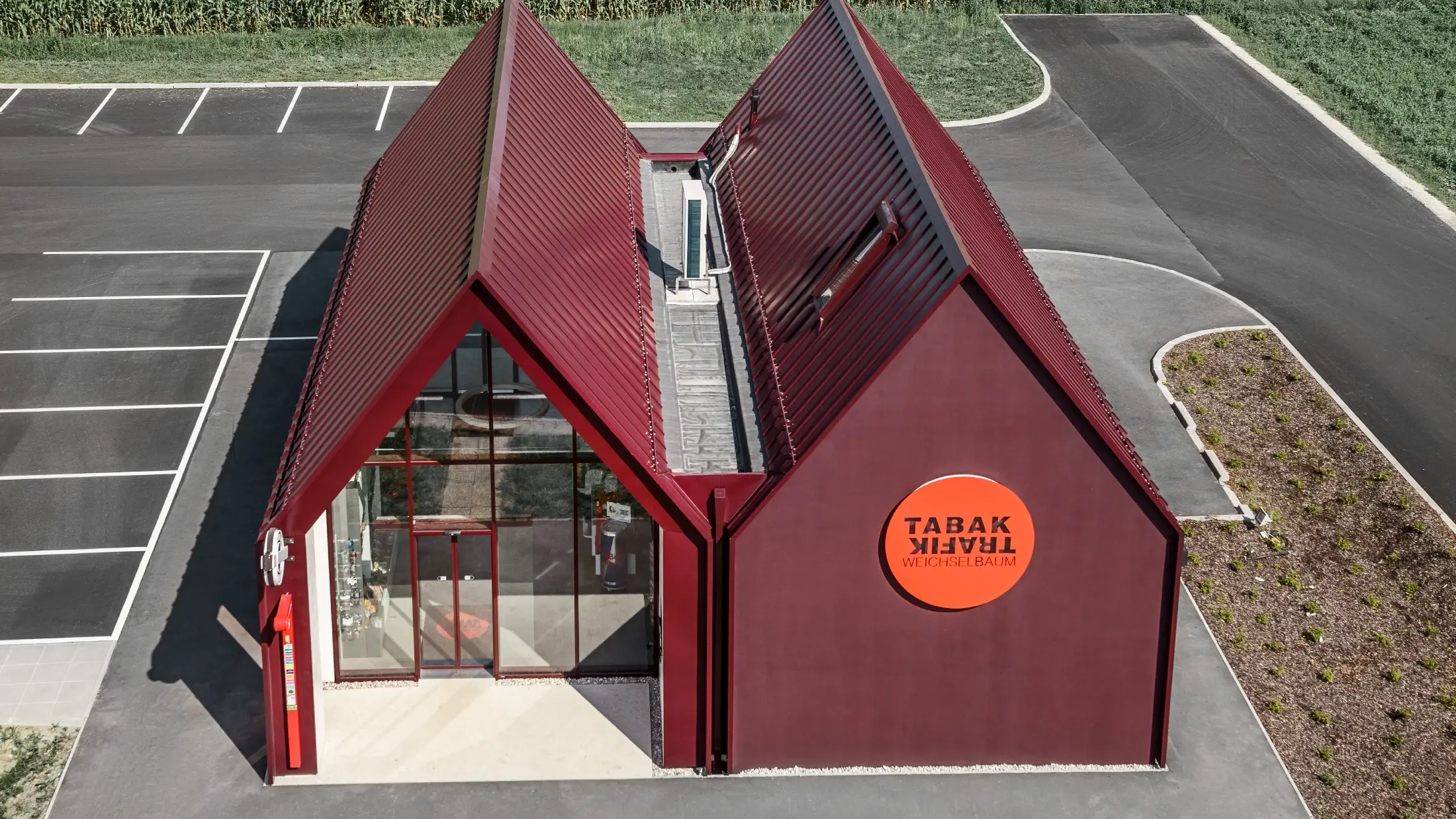

Moderne trafike u St. Valentinu, PREFALZ u posebnoj crno-crvenoj boji

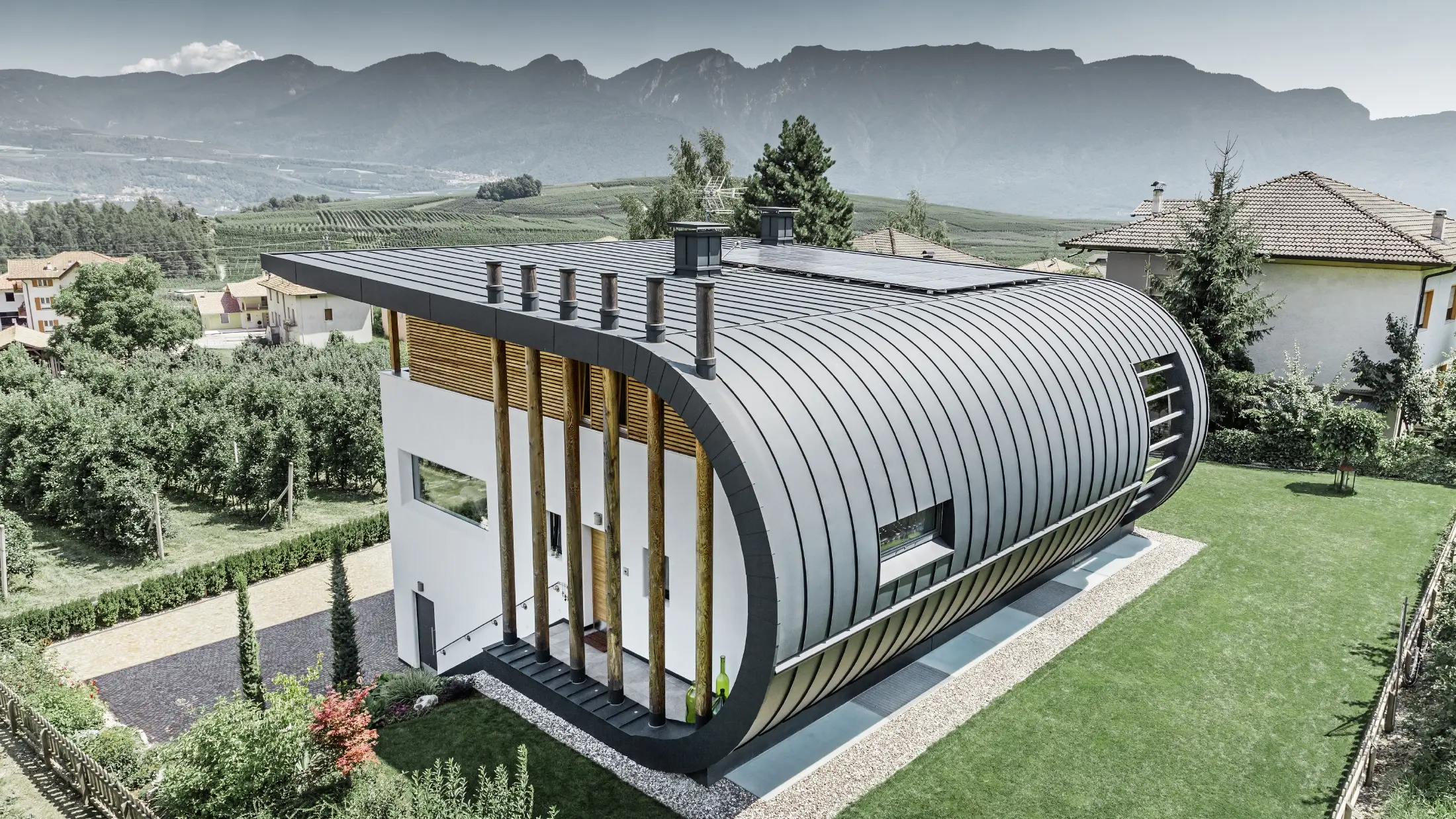

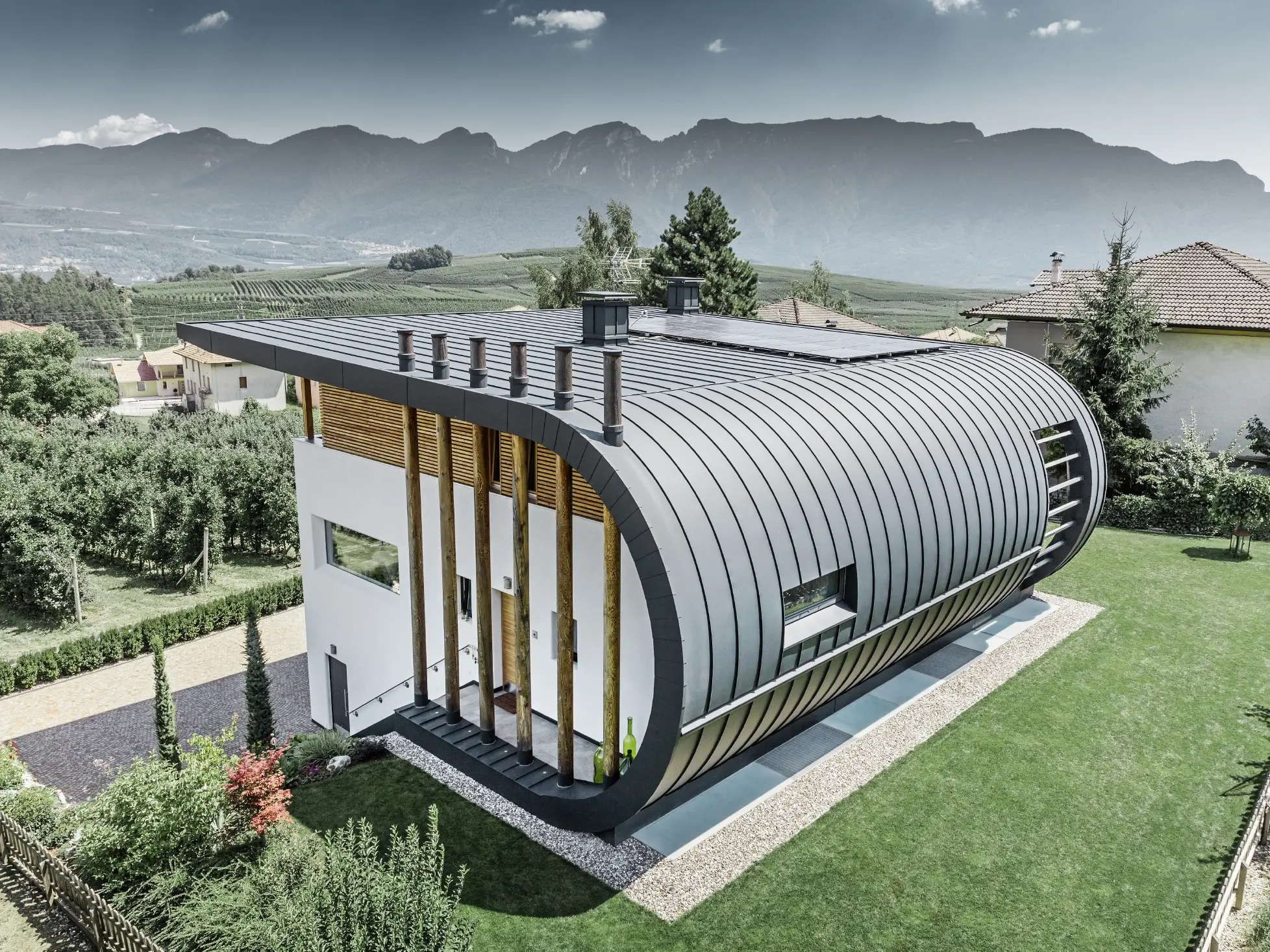

Casa Giovannini, Italija, Prefalz P.10 antracit

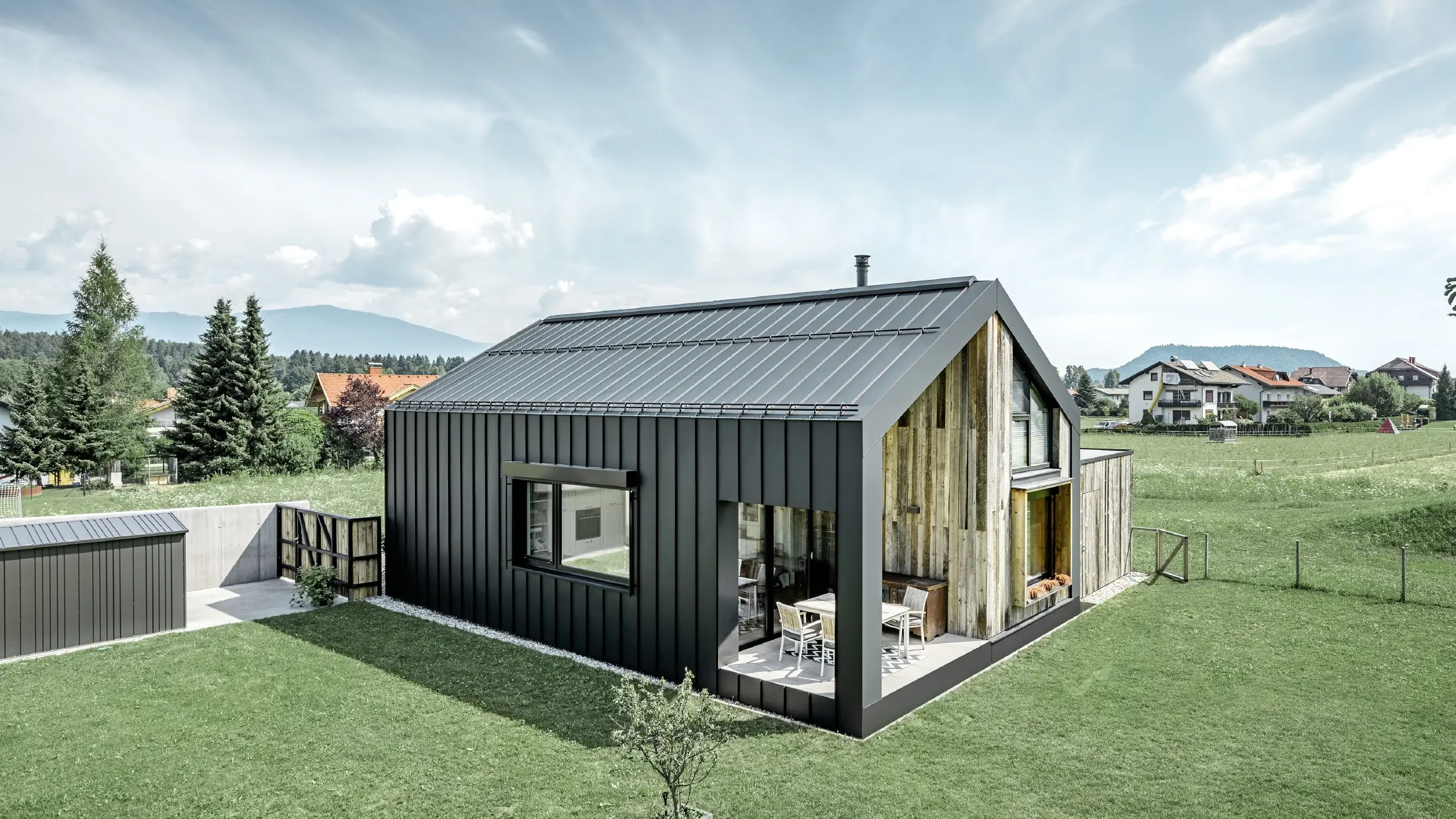

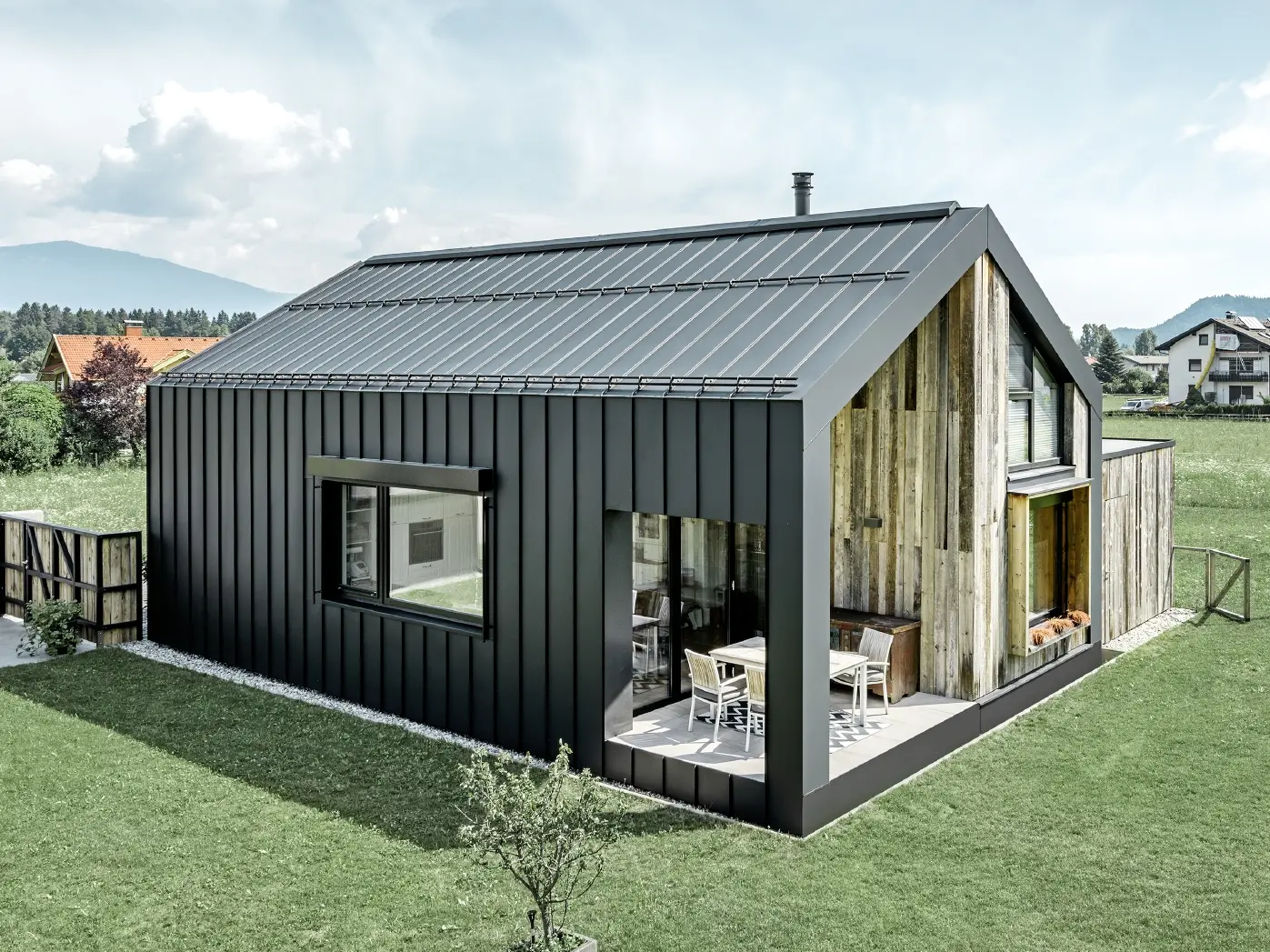

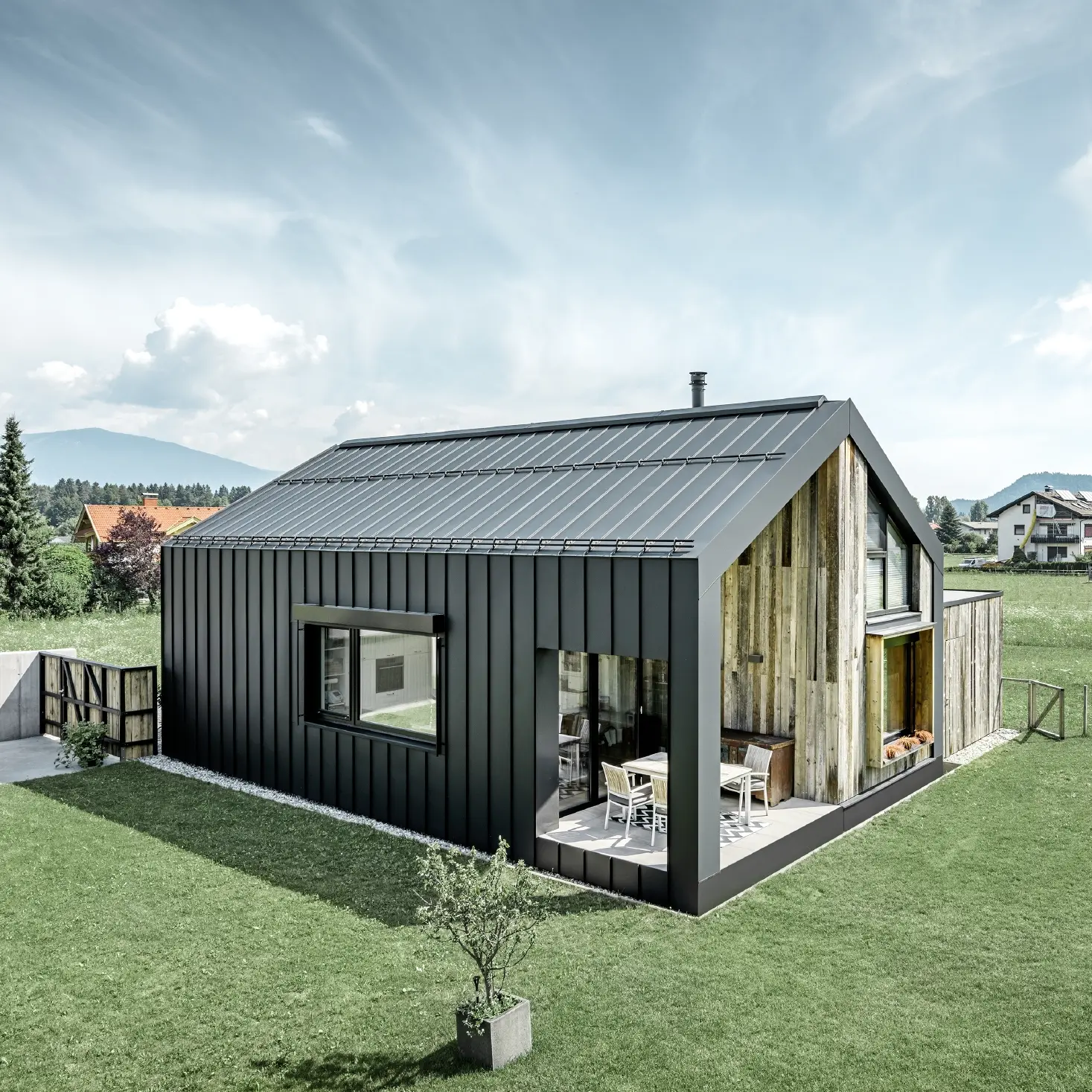

Svedena porodična kuća s dvovodnim krovom i PREFALZ elementima u P.10 antracit boji

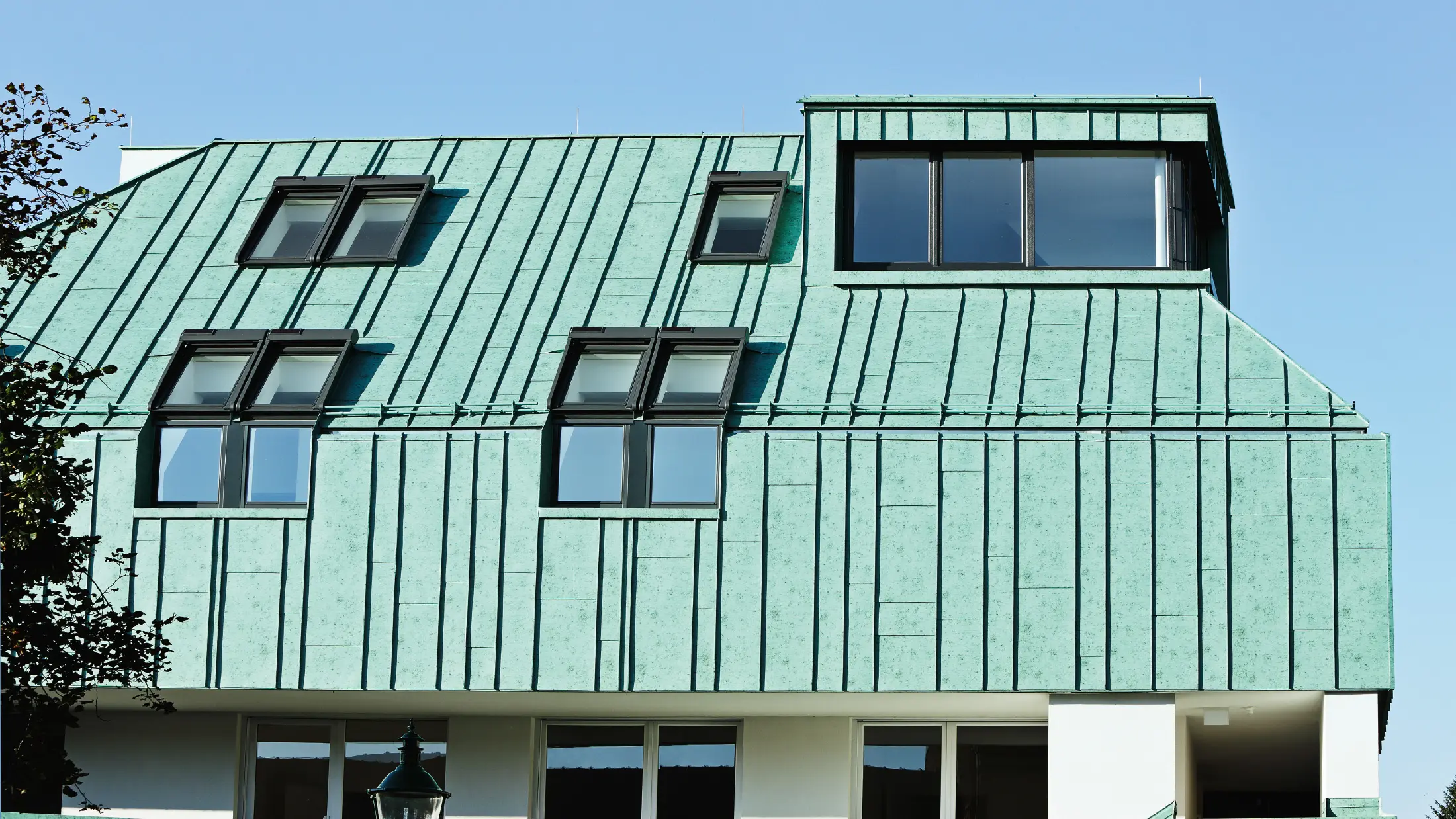

Dizajn krovova i fasada s PREFALZom u patina zelenoj boji proizvođača PREFA

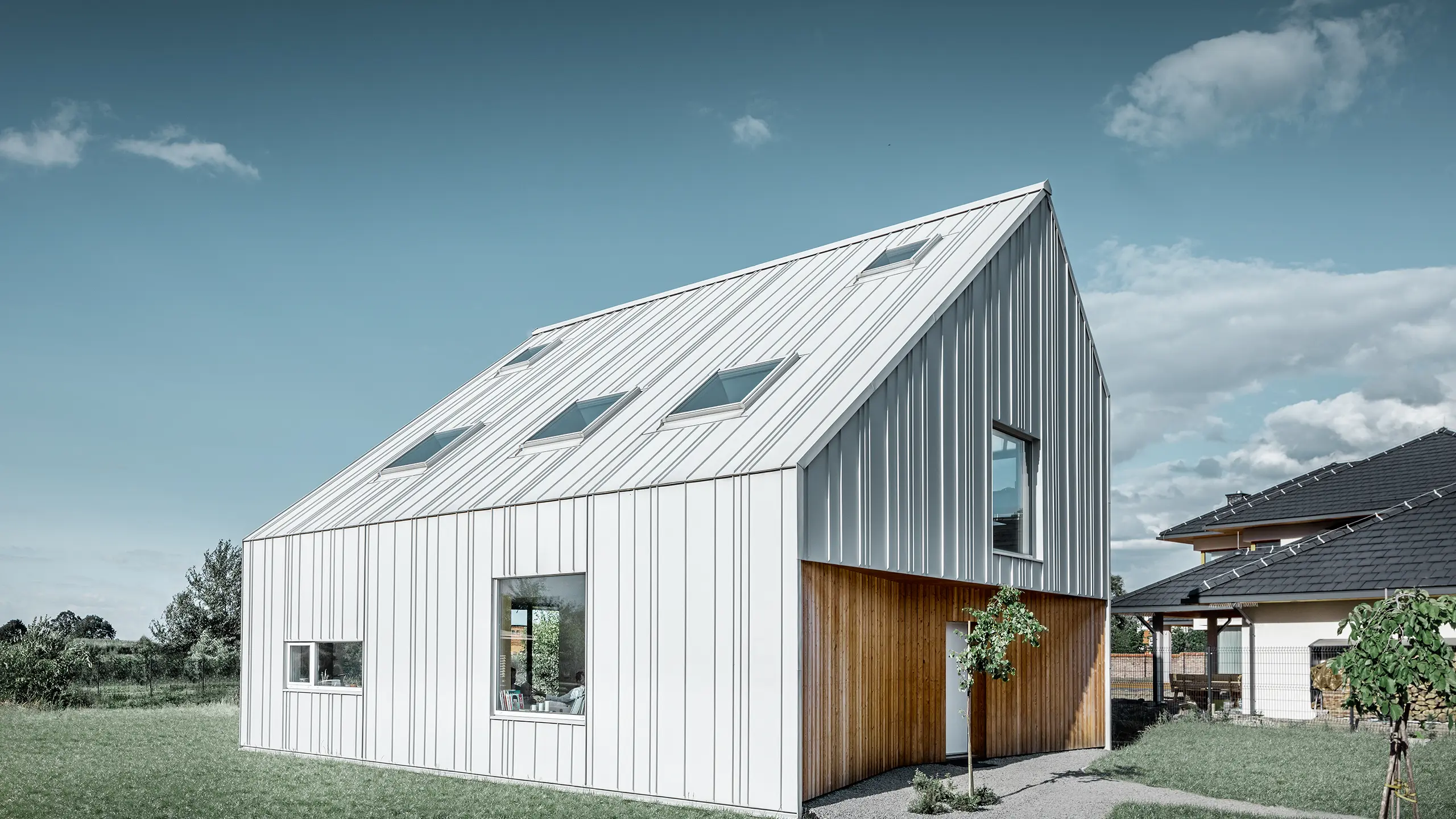

Porodična kuća sa PREFALZ elementima u P.10 prefa bijeloj boji na krovu i fasadi

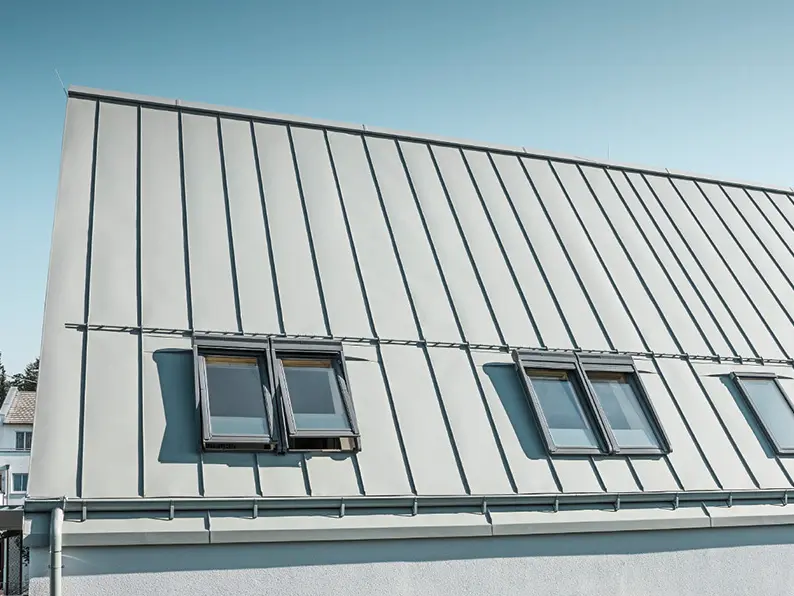

Dvovodni krov bez krovnog prevjesa, s PREFALZ elementima u boji P.10 cink siva
Tehničke informacije o sistemu PREFALZ
Materijal |
aluminijum plastificiran kontinuiranim nanošenjem na traku, debljine 0,7 mm |
|---|---|
Standardne dimenzije |
PREFALZ za krovove: 0,7×500 mm; 0,7×650 mm |
Težina |
približno 1,89 kg/m² |
Minimalni nagib krova* |
3° (približno 5%) * Potrebno je pridržavati se važećih nacionalnih standarda i stručnih smjernica. |
Potporna podloga i razdjelni sloj* |
Ugradnja na potpuno poduprtu podlogu; * Obavezno je poštovanje nacionalnih propisa i smjernica. |
Pričvršćenje |
PREFA kutni fiksni i dugi klizni učvršćivači (od nehrđajućeg čelika) prema statičkim zahtjevima * Potrebno je pridržavati se važećih nacionalnih standarda i stručnih smjernica. |
Oprez: Potrebno je po svaku cijenu izbjegavati miješanje PREFALZ traka s aluminijumskim premazom u boji od konkurentnih proizvođača, ali i sa FALZONAL® materijalom navodno iste boje, zbog različitih kvaliteta premaza i posljedičnih razlika u ponašanju pri izlaganju različitim vremenskim uslovima. Samo na ovaj način možete da uživate u fasadi skladnog izgleda čak i nakon mnogo godina. Ovo pravilo mora da se poštuje i kod okapnica, završnih profila i sličnih detalja.
Krovna konstrukcija
PREFA aluminijumski krovovi izrađuju se s ventiliranom potkonstrukcijom, pri čemu su krovni pokrov i sloj toplinske izolacije razdvojeni slojem za ventilaciju. To znači da se vlaga koja se povremeno javlja od kondenzacije može efikasno eliminirati.
U većini slučajeva ventilira se krovna membrana, kao što je prikazano na prvoj slici. Međutim, i cijeli prostor u potkrovlju može da se ventilira (druga slika).
Razdjelni slojevi
Razdjeli slojevi postavljaju se neposredno ispod krovnog pokrivača i mogu da imaju različite funkcije. O tome da li će se koristiti razdjelni sloj i koji tip sloja odgovara, mora da se odluči još u fazi planiranja.
Razdjelni slojevi mogu da:
- štite drvenu oplatu ili panele na bazi drveta od vlage tokom faze izgradnje,
- poboljšaju zvučnu izolaciju (akustično razdvajanje),
- nadoknade manje neravnine u krovnoj konstrukciji,
- poboljšaju sposobnost širenja i skupljanja korita,
- zaštite metal s donje strane od štetnog uticaja alkalnih materija i mogućih hemikalija iz podloge,
- doprinesu vodonepropusnosti krovnog pokrivača i potkrovne konstrukcije.
U zavisnosti od funkcije koju razdjelni sloj treba da preuzme, odgovarajući proizvod se mora dogovoriti s proizvođačem razdjelnih slojeva. Ako, na primjer, funkcija razdjelnog sloja jeste da obezbjedi dodatnu zvučnu izolaciju, preporučuje se upotreba jačih i težih bitumenskih razdjelnih slojeva (npr. BauderTOP UDS 3 NK ili sličnih). Ako je razdjelni sloj namijenjen “samo” zaštiti potkonstrukcije tokom faze izgradnje, može da se koristi tanji bitumenski razdjelni sloj (npr. BauderTOP TS 40 NSK ili sličan).
Savjet stručnjaka: PREFALZ 500 za jednostrešne krovove
Jednostrešni krovovi s pokrivačem u dvostrukom stojećem falcu mogu uslijed jakog vjetra da budu bučni. Ovdje preporučujemo da se koristi PREFALZ sa širinom korita od 500 mm i ugradnju bitumenskog razdjelnog sloja. Odgovarajuće mjere za zvučnu izolaciju treba da se uzmu u obzir već u fazi planiranja krovne konstrukcije.
Savjeti za obradu stojećeg falca
Dužina fiksnog dijela kreće se između 1 i 3 metra, ovisno o dužini panela. Položaj područja fiksnih učvršćivača uvijek se mora odabrati u odnosu na postojeći nagib krova (vidi sliku i odgovarajuću tabelu). Proboji ili oblik krova mogu da utiču na poziciju dijela s fiksnim kopčama. Izdignute površine s promjenjivim zonama fiksnog učvršćivanja moraju biti odvojene razdjelnim trakama.
Nagib krova |
sa pozicijom područja fiksne tačke* |
> 3°–5° (> 5 %–9 %) |
u sredini panela |
> 5°–10° (> 9 %–18 %) |
u gornjoj trećini panela |
> 10°–30° (> 18 %–58 %) |
u gornjoj četvrtini panela |
> 30° (> 58 %) |
na vrhu panela |
Planiranje i primjena
Ovdje naši montažeri i arhitekte mogu preuzeti dokumentaciju sa specifikacijama i podaci o PREFALZ proizvodima.
Dodaci za PREFALZ krovove
Za pričvršćivanje pokrivača sa stojećim falcom koriste se kopče s ekserima, vijcima ili zakovicama od nehrđajućeg čelika. Kako bi se obezbjedila adekvatna zaštita od snijega, na krovovima sa stojećim falcom koriste se stezaljke za falc, kao i snjegobranske cijevi i hvatači leda. Ovi sistemski dodaci, kao i drugi, poput PREFA zaptivnog gela, čine dio kompletnog PREFA sistema.
Za kompletan, detaljan popis dodataka, pogledajte naš cjenovnik (dostupan samo za izvođače).
Nehrđajući učvršćivač za kutni stojeći falc (pričvršćen vijkom)
Ne koristiti na fasadama u kombinaciji sa specijalnim vijcima za aluminijumske i čelične podkonstrukcije!
Nehrđajući kutni klizni učvršćivač (pričvršćen vijkom)
Dužina panela do 12 m. Ne koristiti na fasadama u kombinaciji sa specijalnim vijcima za aluminijumske i čelične podkonstrukcije!
Nehrđajući kutni dugi klizni učvršćivač (pričvršćen vijkom)
Dužine panela od 12 m do 15 m. Ne koristiti na fasadama u kombinaciji sa specijalnim vijcima za aluminijumske i čelične podkonstrukcije!
Akumulatorski zavrtač s magacinom za pričvršćivanje spojnica
uklj. nastavak za vijke u redeniku, za bržu montažu
Nehrđajući učvršćivač za kutni stojeći falc (prikovan)
-
Nehrđajući kutni klizni učvršćivač (prikovan)
Dužina panela do 12 metara
Nehrđajući kutni dugi klizni učvršćivač (prikovan)
Dužina panela 12–15 metara
Nehrđajući "v" učvršćivač
-
Nehrđajući klizni "v" učvršćivač
Dužina panela do 12 metara
Gel za falcovanje
u patroni ili folijskom pakovanju
Sailer stezaljka (jednostavna)
za provlačenje cijevi prečnika ⌀ 28 mm
Sailer stezaljka (dvostruka)
za provlačenje cijevi prečnika ⌀ 28 mm
Sailer stezaljka s dugim prorezom
za provlačenje cijevi prečnika ⌀ 28 mm
Cijev
za Sailer stezaljke; 28 × 2 × 3.000 mm,
Kutni spojni element 90°
za cijev 28 × 2 mm
Hvatač leda
za cijev 28 × 2 mm
Solarni držač Sunny
za montažu solarnih modula na sve PREFA krovne sisteme malog formata i sisteme sa stojećim falcom
Solarni držač PREFALZ Vario
Pogodno za PREFA krovne obloge sa dvostrukim stojećim falcom visine 25 mm. Dostupno sa i bez krstaste spojnice. Namenjeno isključivo za obradu PREFA nosive profile, nije kompatibilno sa drugim proizvodima.
Nosač stepenice za falcovane krovove
Nagib krova 5°–55°
Stepenica za falcovane krovove
250 × 1.200 mm, 250 × 800 mm, 250 × 600 mm, prema DIN EN 516-1-A
Spojni element za stepenicu
-
Krovna sigurnosna kuka prema EN 517 – B SDH Industry 31
testirano za zaštitu dvije osobe
Pokrov pojedinačnog odzračnika
za zakivanje, ventilacijski presjek oko 30 cm²
Cijev za odzračivanje
Ø 100 mm, Ø 120 mm uklj. EPDM brtvu i pokrov
Samoljepljivi okvir za falcovane krovove
Nagib krova od 3°–52°.
Poklopac izlaznog krovnog prozora i drveni okvir
nagib krova od 12°
Opšav za ležeći krovni prozor za Prefalz
dostupno u različitim dimenzijama
Set specijalnog ljepila
Sadržaj: 1 tuba PREFA specijalnog ljepila 290 ml, 1 bočica sredstva za prianjanje 60 ml, 1 brusni papir, 1 krpa za čišćenje, 2 adaptera za mlaznice
