PREFABOND aluminijska kompozitna ploča predstavlja idealno rješenje za oblaganje svih fasada, ne samo za velike, već i za male površine – ne samo što izgleda odlično, već je i izuzetno dugotrajna zahvaljujući posebnoj kombinaciji materijala.
Također je veoma otporna na koroziju i vremenske uslove, i pokazuje veliki stepen krutosti pri savijanju, kao i otpornost na udarce. Nudi i veliku slobodu u dizajnu uz sve prednosti ventiliranih fasada.
PREFABOND se sastoji od dva aluminijska lima koja su metodom toplog spajanja povezana sa obje strane FR jezgra (usporivač plamena). Ova veza je posebno robusna zahvaljujući hemijskom i mehaničkom pričvršćenju. Na taj način aluminijska kompozitna ploča osigurava ujednačenu površinu i visoku stabilnost na svim površinama.
Aluminijska kompozitna ploča je pogodna za projektovanje fasada i razne građevinske primjene:
- Ventilirane fasadne konstrukcije
- Oblaganje balkona
- Enterijer objekta: obloge vrata, montažne pregrade, unutrašnji rasporedi prostora
Struktura PREFABOND aluminijske kompozitne ploče
- Aluminij plastificiran kontinuiranim nanošenjem na traku (prednja strana)
- FR jezgro (usporivač plamena)*
- Aluminij sa zaštitnim lakom (zadnja strana)
*A2 jezgro (nezapaljivo) dostupno na zahtjev
+E116F108E109:E117
Prednosti aluminijske kompozitne ploče
Sveobuhvatni kompletni sistem
Svi prateći montažni elementi i dodaci usklađeni su do najsitnijih detalja i isporučuju se zajedno.
Za širok spektar primjena
Pored oblaganja fasada, moguće je i oblaganje balkona, kao i upotreba u enterijeru.
Brojne opcije dizajna
Individualna rješenja za fasadu mogu da se postignu pomoću prilagođenih dimenzija rezanja i različitih opcija obrade: glodanje, bušenje i obrada ivica (rezanjem u V-žlijebu).
Otpornost na temperaturne uslove
Može se koristiti kod temperaturnog opsega od -50 °C do +80 °C.
Usporivač plamena
Zbog svoje reakcije na požar, FR jezgro odgovara klasifikaciji B-s1, d0 prema standardu EN 13501-1, a A2 jezgro je također moguće.
Mala težina
od 7,6 kg/m²
Brojne mogućnosti obrade i ugradnje aluminijske kompozitne ploče PREFABOND: Elegantan, ujednačen izgled

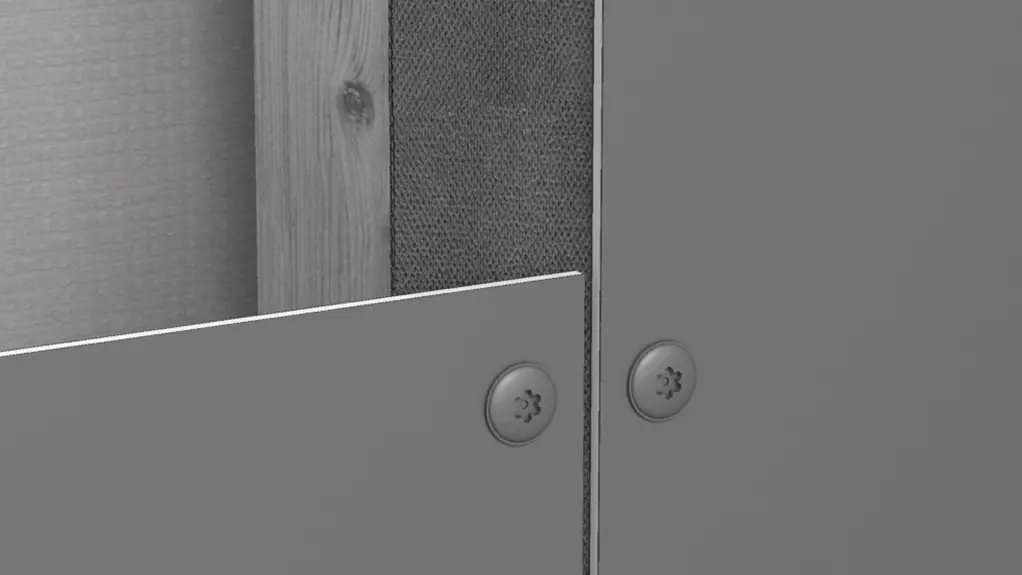

Kompozitne ploče mogu da se pričvrste vijcima, zakovicama ili lijepljenjem. Na taj način dobija se elegantan, ujednačen izgled.

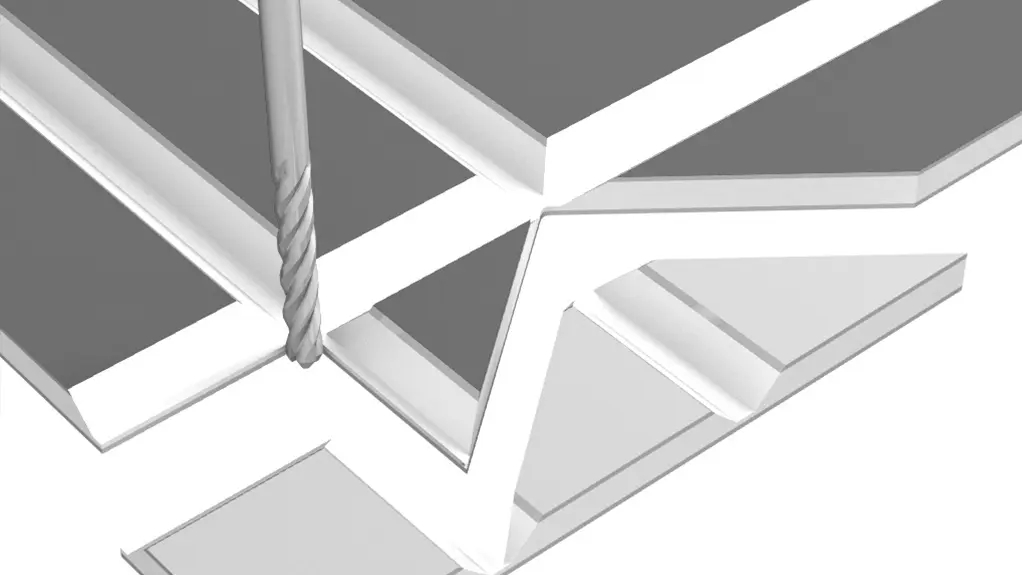

Glodanje, bušenje i falcovanje – to su opcije ugradnje koje nudi PREFABOND : PREFABOND kompozitna ploča podnosi sve.
Individualne mogućnosti dizajna također proizlaze iz velikog izbora boja i individualnih veličina rezanja. Kompozitne ploče su idealne tamo gdje male površine treba da ostave snažan vizualni utisak.
Standardna ploča dolazi u sirovom formatu 4.010 × 1.535 mm (korisni format: 4.000 × 1.525 mm). Iz ovoga se mogu izrezati različiti formati, ovisno o zahtjevima. Moguće su i različite mašinske obrade, poput glodanja, bušenja i falcovanja. Sve to uz minimalnu težinu od samo 7,6 kg/m².
Savijanje panela je također moguće kod PREFABOND aluminijskih kompozitnih ploča, Tako se, na primjer, mogu izrađivati zaobljeni uglovi. Ploče se savijaju konveksno, konkavno ili sa ravno sječenim ivicama.

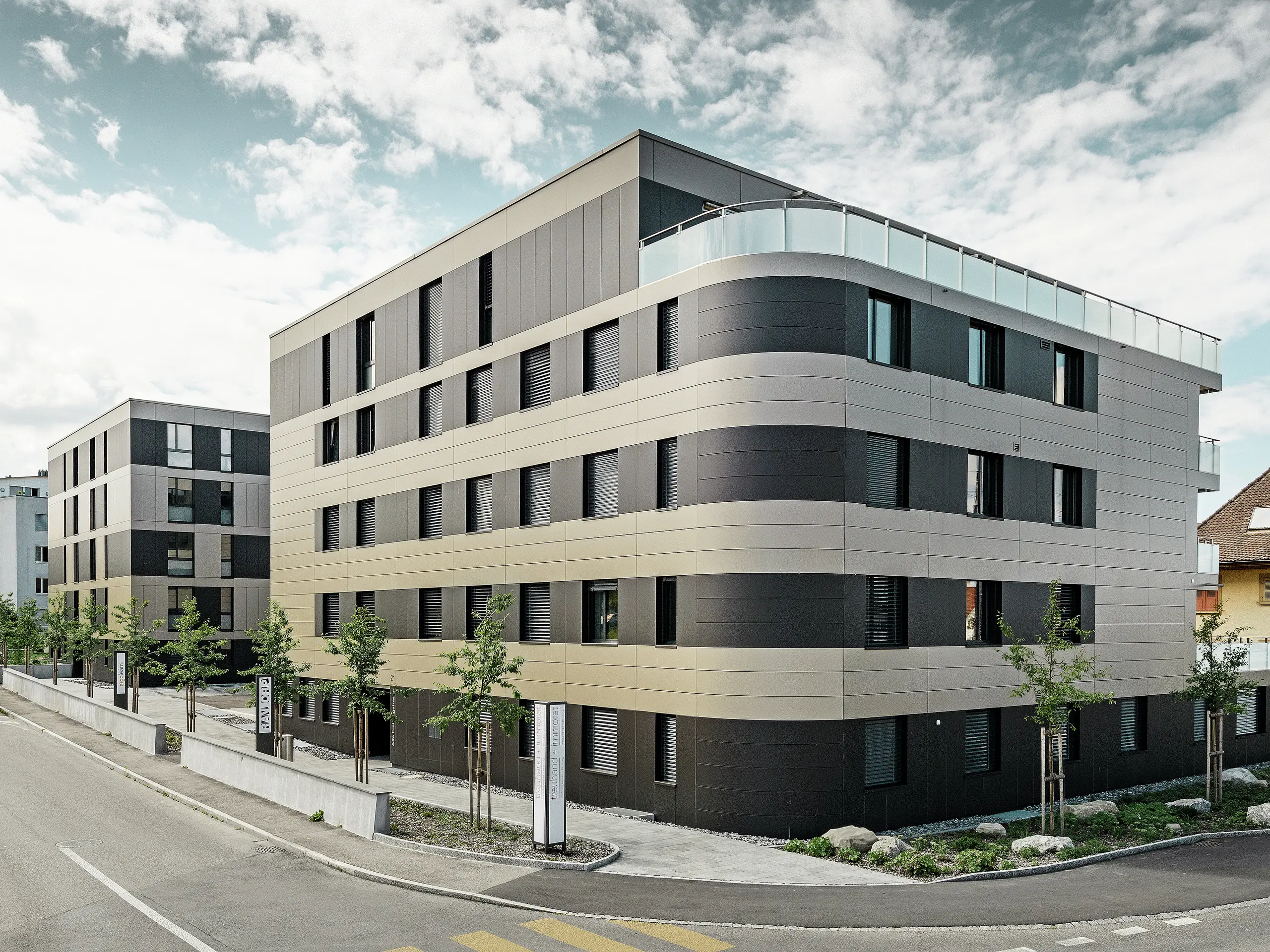

Zaobljeni spoljašnji uglovi s PREFA aluminijumskim kompozitnim pločama u bojama bronza i crno siva
Usporivač plamena
Samo najviša kvaliteta za najzahtjevnije uslove. Stoga PREFABOND aluminijska kompozitna ploča već ima FR jezgro (usporivač plamena) kao standardnu opremu. Zbog svoje reakcije na požar, FR jezgro odgovara klasifikaciji B-s1, d0 prema standardu EN 13501-1. Kompozitna ploča PREFABOND dostupna je, na zahtjev, i s A2 jezgrom (nezapaljivo), koje prema reakciji na požar odgovara klasifikaciji A2-s1, d0 u skladu sa standardom EN 13501-1.
Otpornost na temperaturne uslove
PREFABOND aluminijska kompozitna ploča idealna je i za ekstremne uslove. Može se koristiti kod temperaturnog opsega od -50 °C do +80 °C.

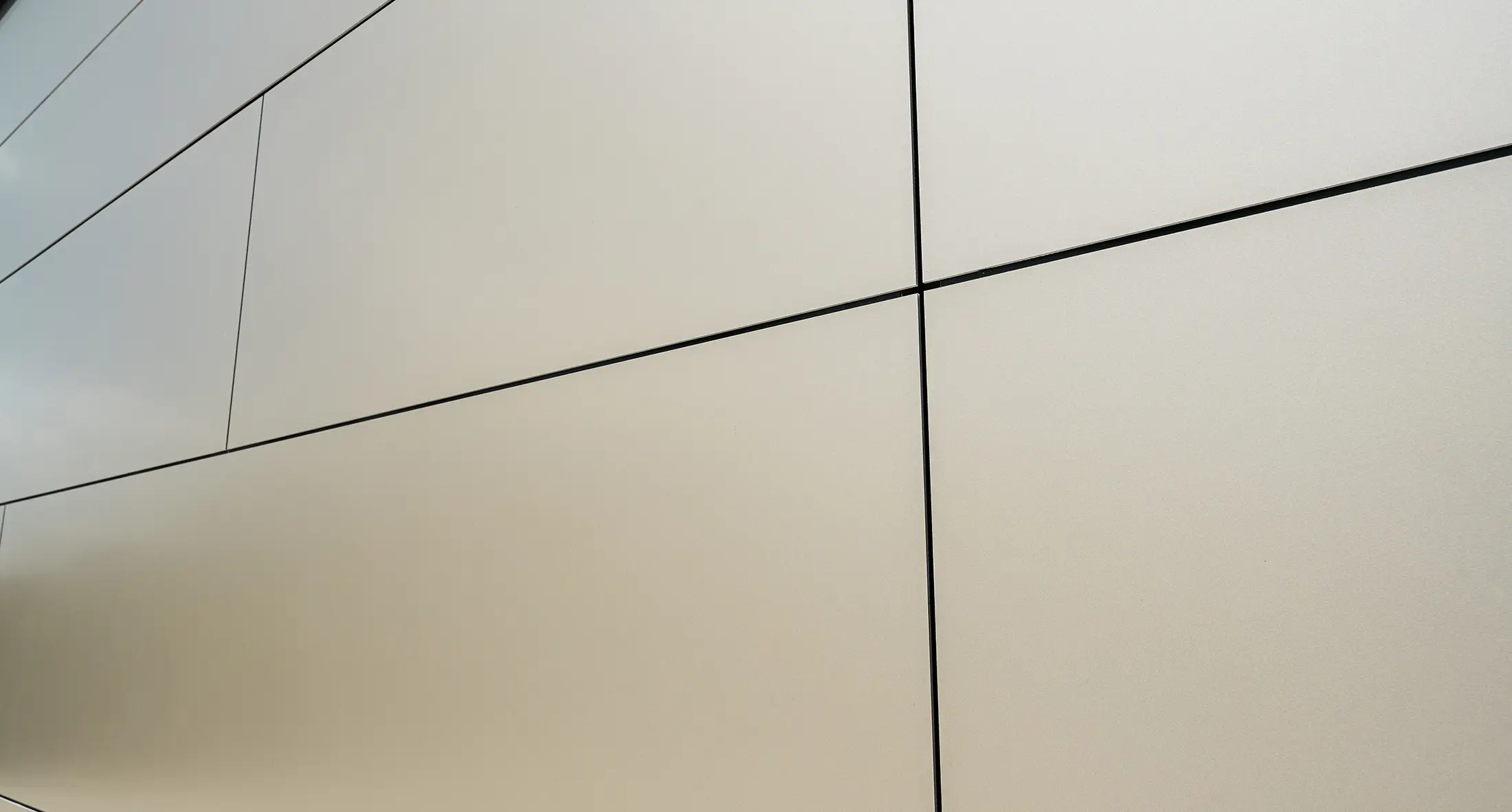

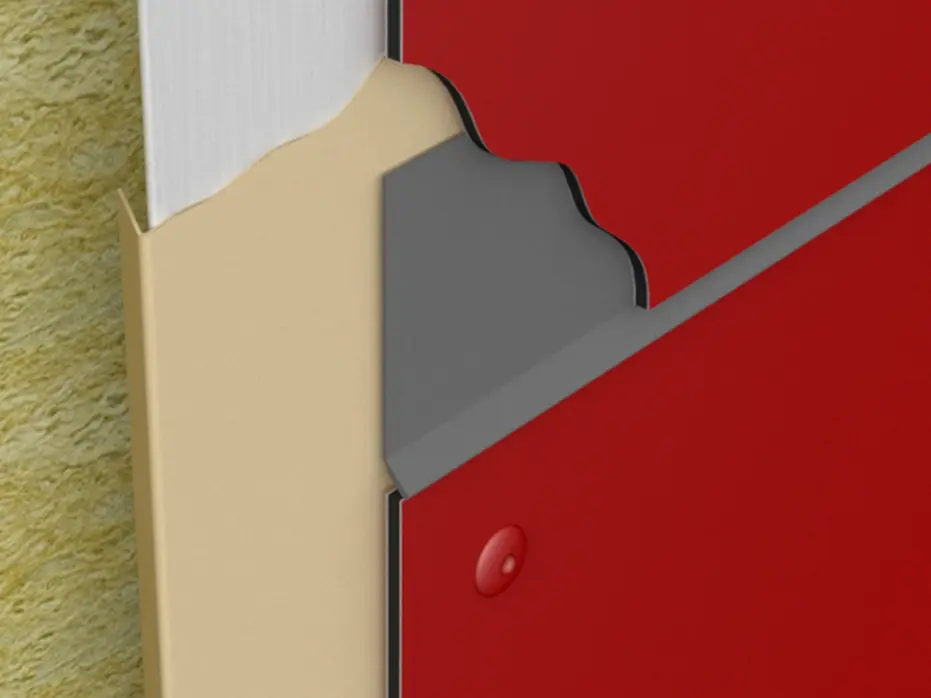

Podlaganje fuge
Horizontalno ili vertikalno podlaganje fuge ne samo što štiti potkonstrukciju, već može i vizualno da istakne razmak između ploča. Možete da uskladite boju podlaganja fuge s bojom ploče i time postignete diskretan efekat, ili da je namjerno istaknete korištenjem svjetlije ili tamnije boje u odnosu na boju fasade.
Raspon boja aluminijske kompozitne ploče
Aluminijska kompozitna ploča dostupna je u velikom broju boja:
- Posebne boje i nivoi sjaja dostupni su na zahtjev.
- Na zahtjev su dostupne sve RAL boje (ako je izvodljivo).
- Standardne boje od 6 m²
Pregled boja (15)
| Boja | Naziv | ~ RAL |
|
02 P.10 antracit | 7016 |
|
03 P.10 crna | 9005 |
|
10 P.10 prefa bijela | 9002 |
|
11 P.10 orah smeđa | 8019 |
|
12 metalik srebrna | 9006 |
|
17 čisto bijela | 9010 |
|
|
17 P.10 čista bijela | 9010 |
|
19 P.10 tamnosiva | 7043 |
|
20 dim srebrna | 9007 |
|
23 crno siva | 7022 |
|
27 aluminijum četkani | |
|
28 P.10 prefa bronza | 7048 |
|
44 antracit mat | 7016 |
|
45 bronza | 7048 |
|
47 patina siva | 7042 |
Napomene
- Navedene RAL vrijednosti su samo približne (~) i neke od njih se mogu znatno razlikovati od originalne PREFA boje, i pod određenim okolnostima, ne moraju odražavati subjektivnu percepciju boje.
- Prije svega za kvalitet boje P.10, gotovo je nemoguće definisati vrijednosti zbog strukture površine. Pored toga, boje PREFA Siding fasadnih kaseta P.10 kameno siva, P.10 pješčano smeđa, P.10 prefa bronza, P.10 patina zelena, prirodni hrast, patina siva, smeđi orah i sivi hrast bazirane su na prirodnim bojama koje se sastoje od više različitih nijansi.
- Trake i limovi u boji natur aluminija: Garancija ne pokriva promjene izgleda površine nastale kao posljedica obrade i uticaja okoline. Pratite uputstva.
- Nijanse metalik boje mogu da variraju.
- Da biste utvrdili tačne boje za komplementarne komponente, obavezno pogledajte originalne uzorke.
Neka vas INSPIRIŠU VEĆ REALIZOVANI krovni projekti u kojima se koristi aluminijska kompozitna ploča
PREFABOND aluminijska kompozitna ploča nudi gotovo neograničene mogućnosti dizajna. Postojani materijal koristi se kako u novogradnji, tako i u saniranim zgradama i pruža poseban izgled u uređenju enterijera. PREFABOND aluminijska kompozitna ploča može da se pričvrsti vijcima na drvenu potkonstrukciju, da se zakiva na aluminijsku potkonstrukciju ili da se lijepi u oba slučaja. Na taj način postiže se elegantan, ujednačen izgled kako na velikim, tako i na manjim površinama, ili se s namjerom ističe arhitektonska kreativnost. Širok spektar boja, oblika i nivoa sjaja stvara jedinstven izgled.

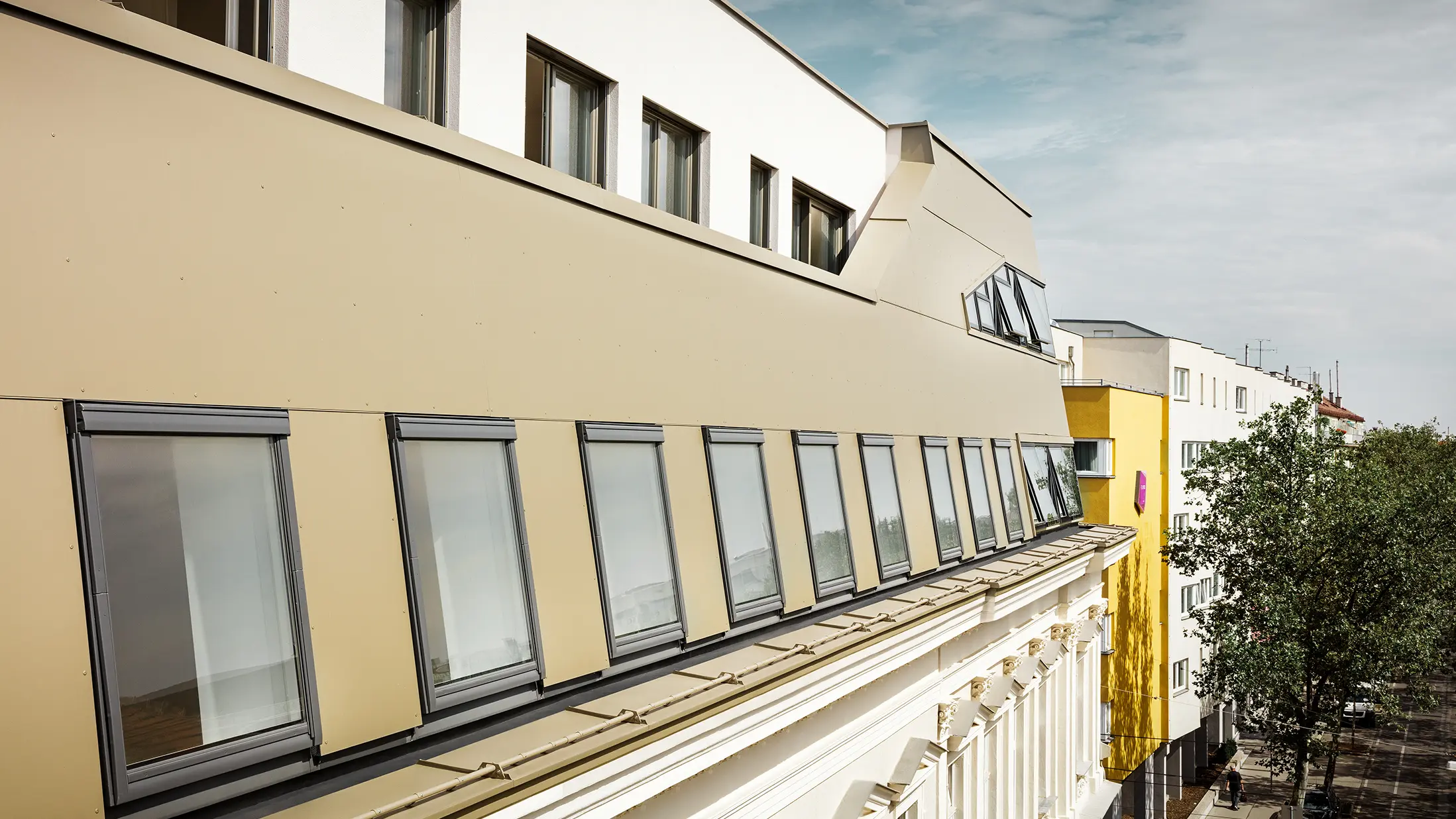

Dogradnja potkrovlja u Beču s aluminijumskom kompozitnom pločom u bronzanoj boji

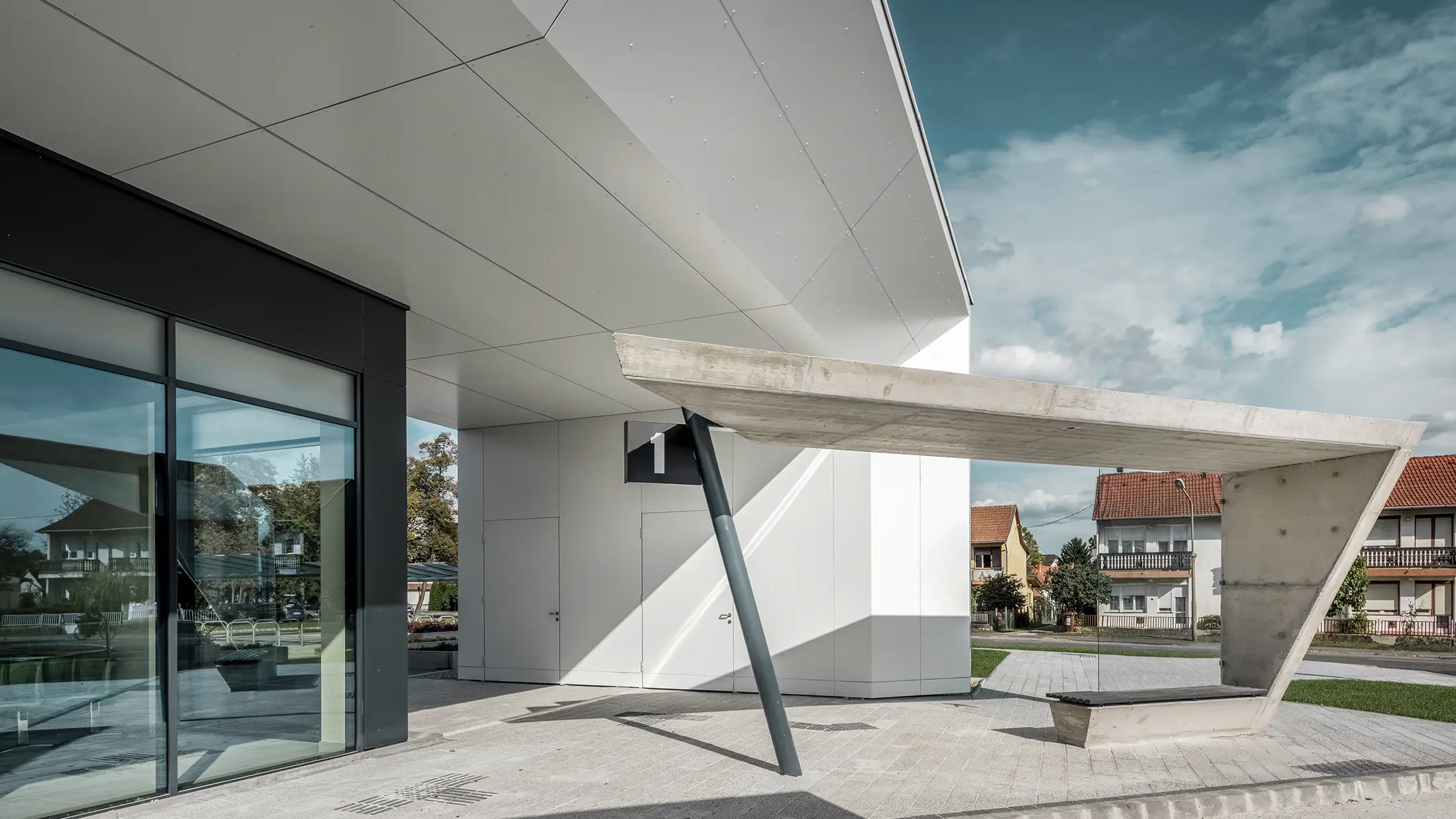

Autobuska stanica Lenti

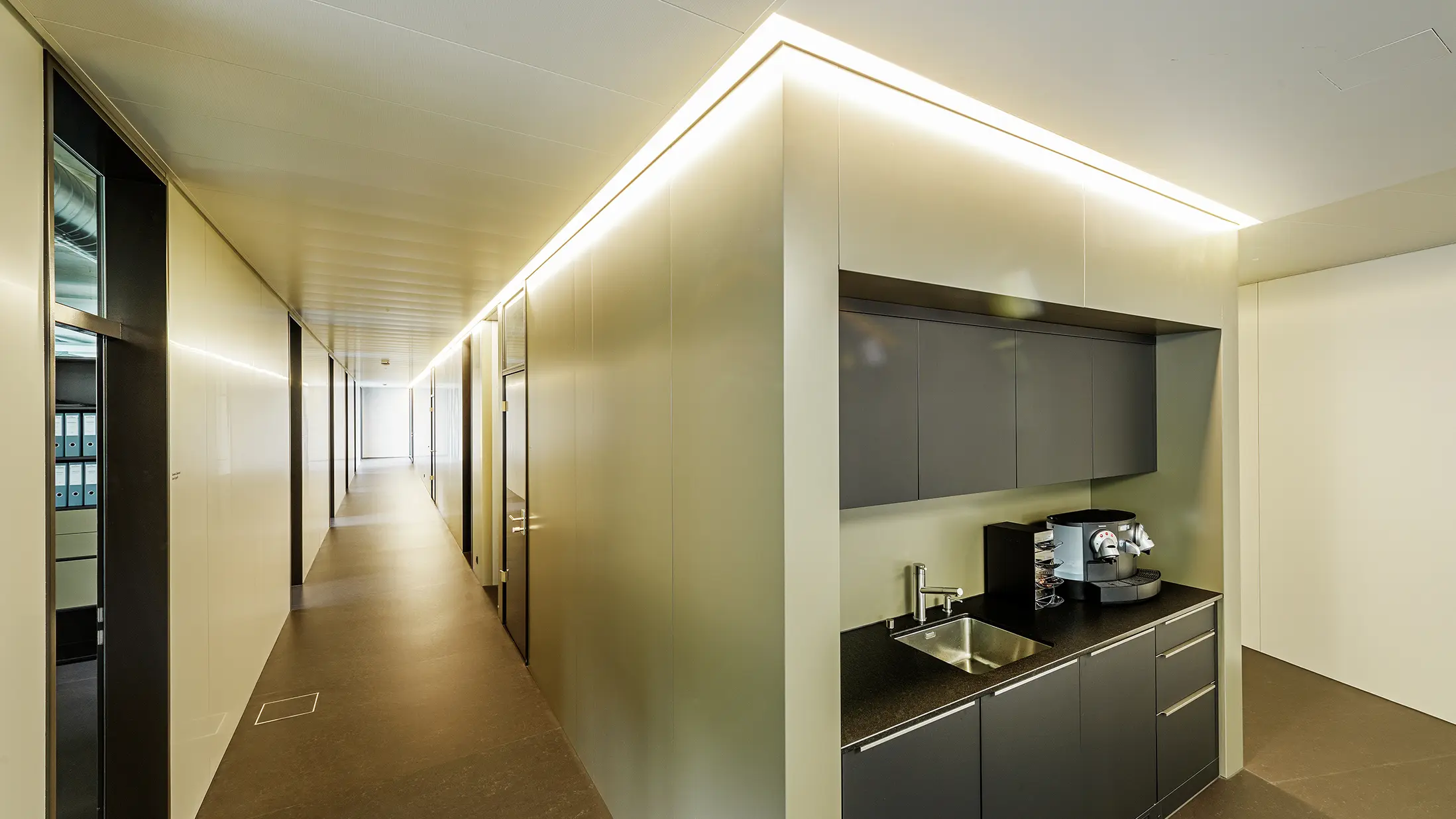

Dizajn enterijera sa aluminijumskom kompozitnom pločom u bronzanoj boji
Stambena zgrada u Austriji s aluminijumskim kompozitnim pločama

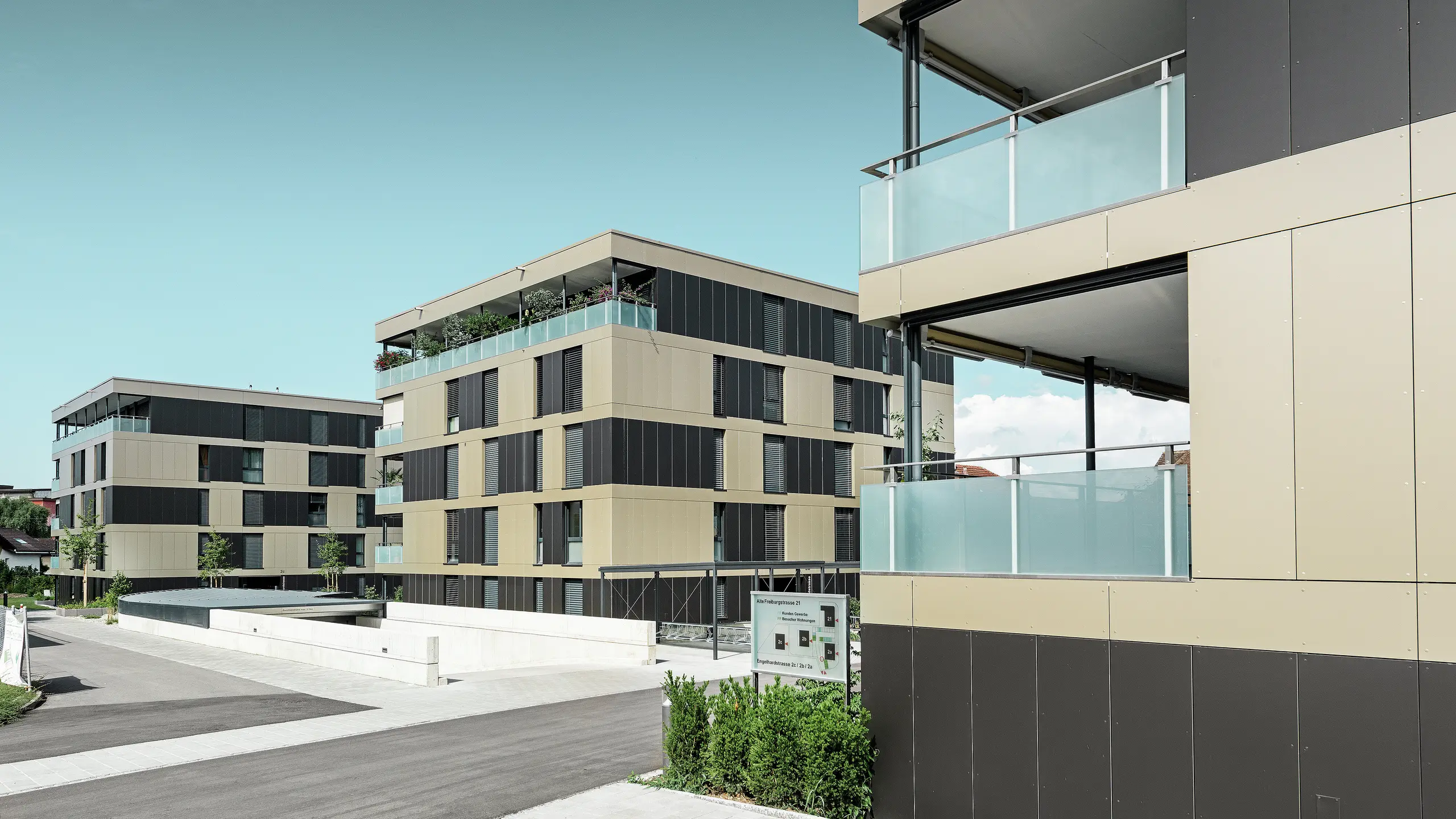

Stambeni kompleks Murten

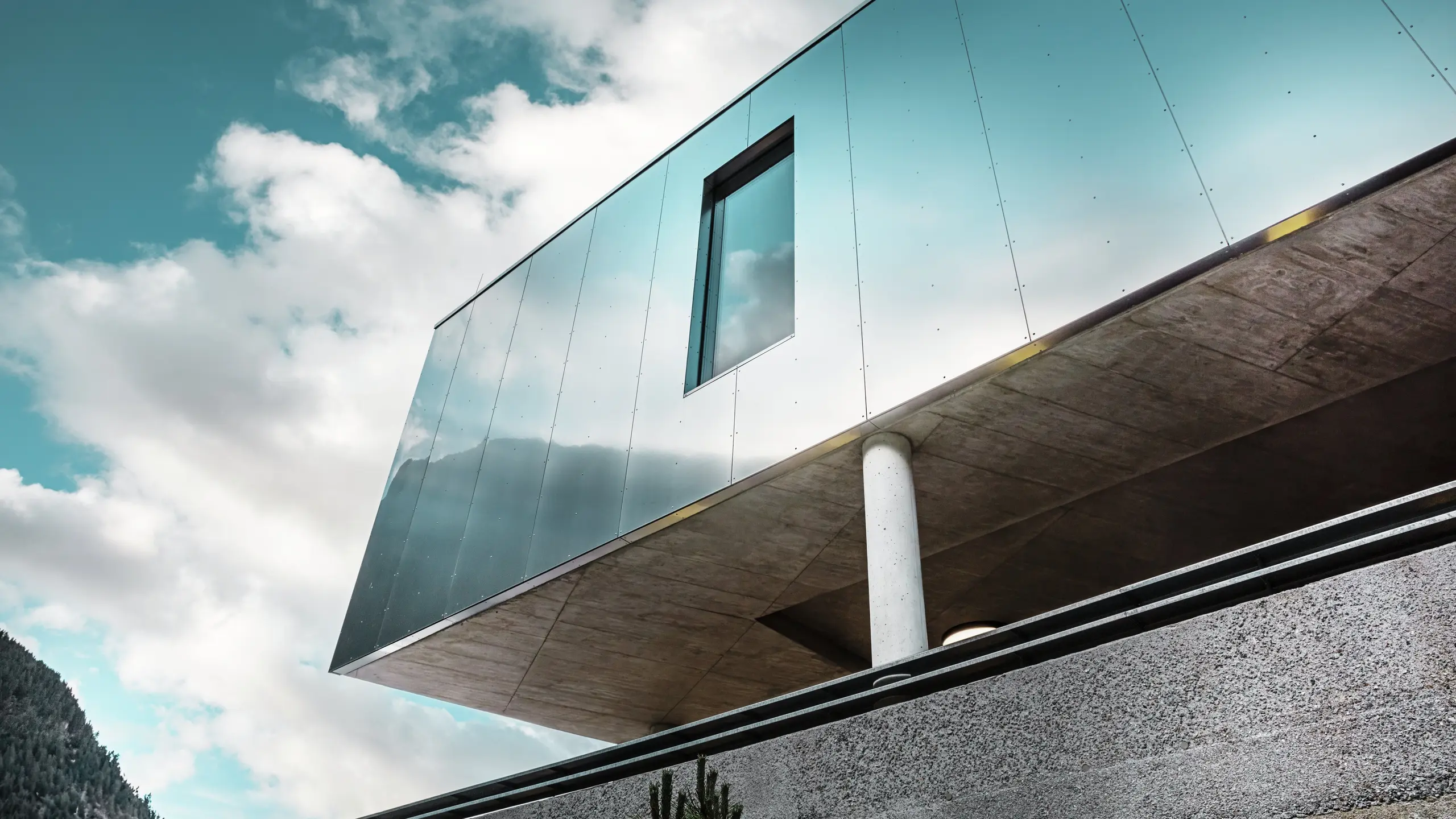

MPREIS, Sölden

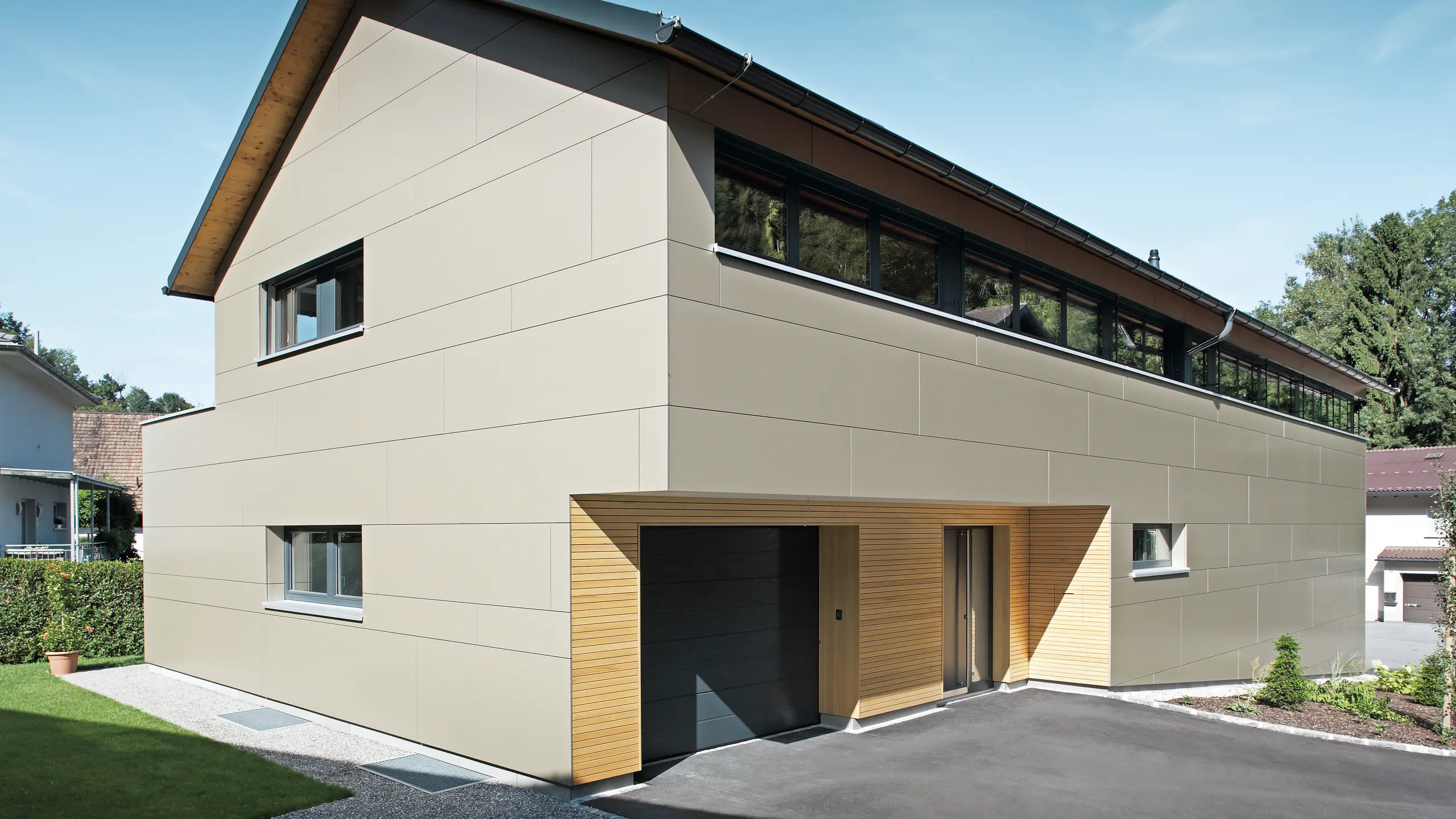

Samostojeća kuća u Hohenemsu, Austrija

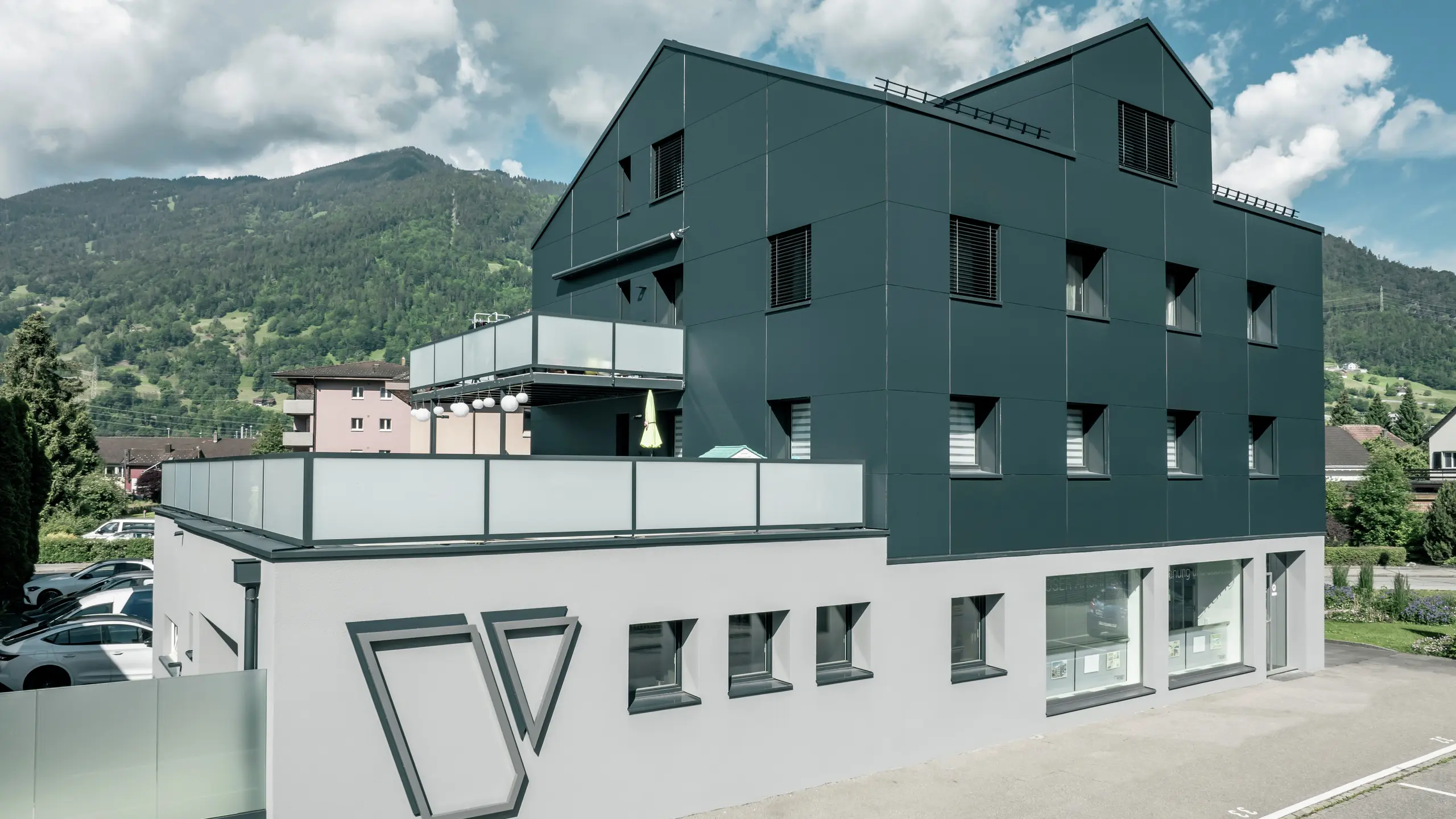

Arhitektonski biro Voser u Švicarskoj

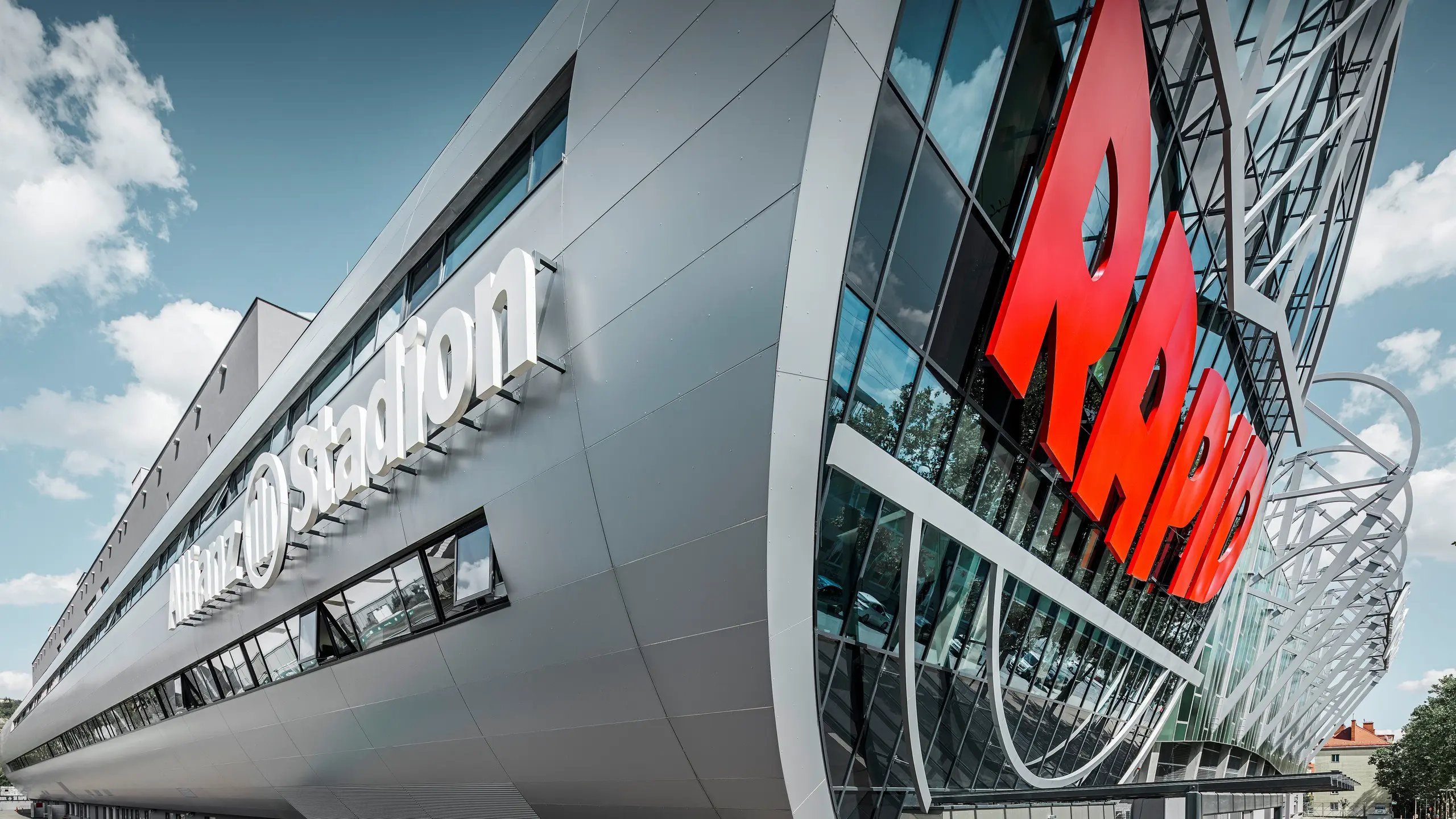

Allianz Stadium Beč

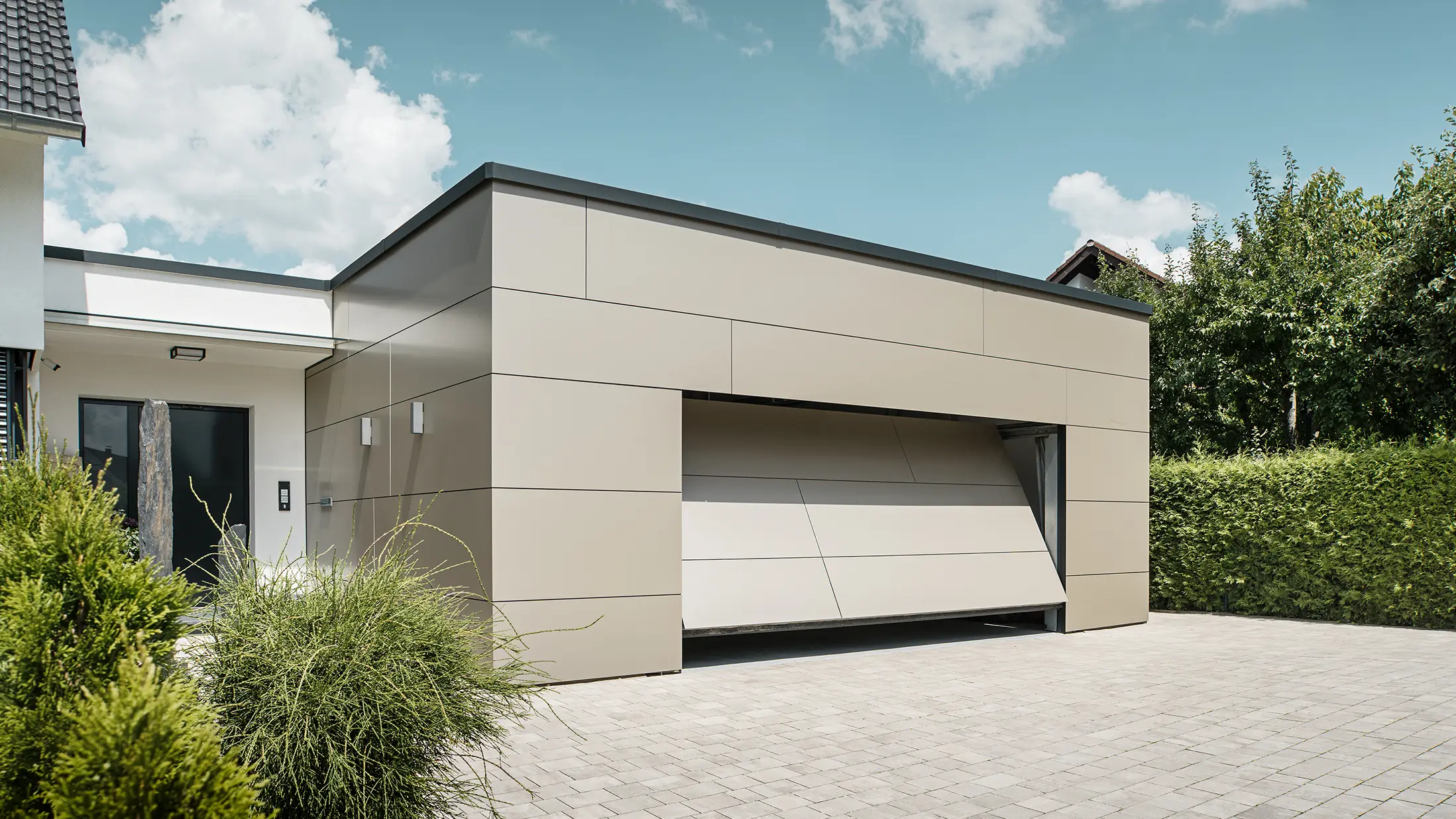

Oblaganje garaže PREFABOND-om

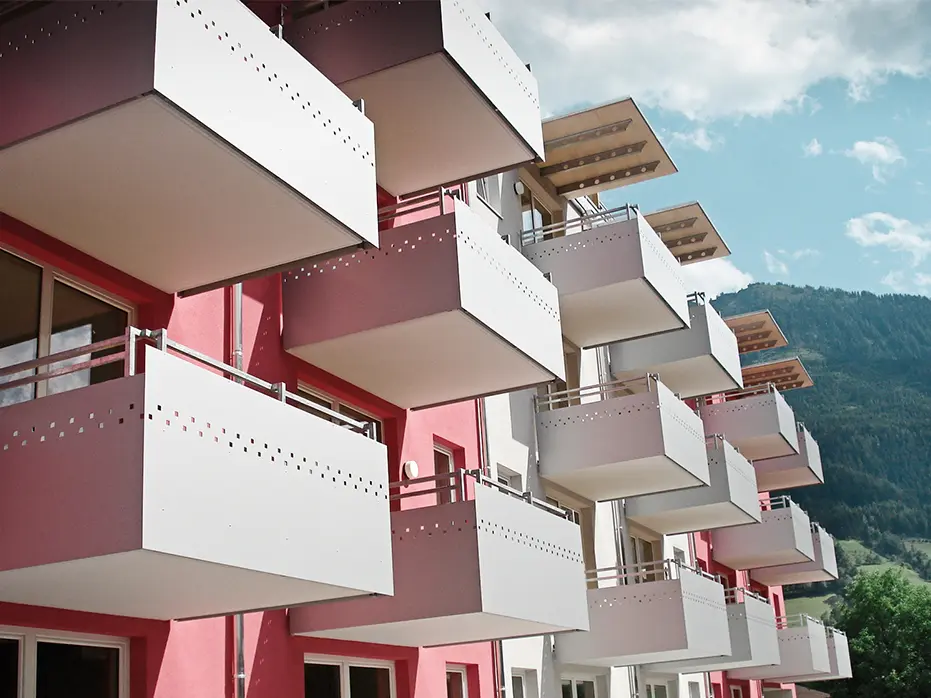

Moderna obloga za vaš balkon
PREFABOND aluminijska kompozitna ploča može da se koristi i za oblaganje balkona: Visokokvalitetni površinski premaz štiti ploče od vremenskih uticaja decenijama i pritom pokazuje izuzetnu postojanost boje i otpornost na prljanje. Paneli sa obostranim premazom dostupni su na zahtjev i u zavisnosti od izvodljivosti izrade.
Pomoću balkonske zakovice od nehrđajućeg čelika dimenzija 5 × 14 mm i prečnika glave 15 mm, PREFABOND paneli, kao i paneli za ekstrudirani profili mogu da se pričvrste na obloge balkona i parapetnih zidova na izuzetno pouzdan način. U okviru sistema, balkonske zakovice se testiraju na povećane zahtjeve u pogledu zaštite od pada. To se dokazuje ispitivanjima udarnim klatnom, u skladu sa zahtjevima Direktive ETB (komponente za zaštitu od pada) i standarda EN 12600:2002-11 u saradnji sa akreditovanom ustanovom za ispitivanje.
Tehničke informacije o aluminijskim kompozitnim pločama
Premaz na prednjoj strani: |
DURAGLOSS 5000 je ekskluzivna boja kompanije Arconic sa novorazvijenim premazom na bazi visokokvalitetne polimerne smole i dostupna je u četiri boje. Nivo sjaja kreće se između 3 i 80%. |
|---|---|
Jezgro: |
FR jezgro (usporivač plamena) |
Premaz na zadnjoj strani: |
Zaštitni lak pogodan za lijepljenje, obezbjeđuje odličnu zaštitu od korozije. Smjer nanošenja premaza označen je strelicama na poleđini. Ovo vam omogućava da pravilno poravnate pločice na fasadi. |
Standardne dimenzije: |
korisne dimenzije: 4.000 × 1.490 mm |
Dimenzije dostupne na zahtjev (od 500 m²): |
debljina: 4 mm; širina: 1,000/1,250/1,500/1,750/2,000 mm; dužina: između 2.000 i 6.000 mm |
Težina aluminijumske kompozitne ploče (FR): |
Što je 3,4 puta lakše od čelika i 1,6 puta lakše od čistog aluminijuma. |
Klasifikacija protivpožarne zaštite (aluminijumske kompozitne ploče FR): |
Njemačka (DIN) – B1 Švicarska (VKF) – 5.3 |
Otpornost na temperaturne uslove: |
između –50 °C i +80 °C |
Linearno termičko širenje: |
A = 0,024 mm/m/°C (na osnovu aluminijumske blende) |
Promjena dužine pri temperaturnoj razlici od 60 °C: |
1.4 mm po metru |
Pričvršćenje: |
na drvenu potpornu podlogu: pričvršćeno vijcima ili lijepljeno |
Aluminijska kompozitna ploča – Planiranje i ugradnja
Možete pronaći dokumentaciju sa specifikacijama kao i podaci o PREFABOND aluminijskim kompozitnim pločama i preuzeti ih ovdje.
Dokumentacija sa specifikacijama
Podaci
Aluminijska kompozitna ploča – Dodaci
Za kompletan, detaljan popis dodataka, pogledajte naš cjenovnik (dostupan samo za izvođače).
Dopunska traka
1.100 mm, 1.200 mm
Fasadna zakovica
5×14 mm, promjer glave: 16 mm
Balkonska zakovica
5 × 14 mm, promjer glave: 15 mm
Fiksna čaura za fiksni spoj
9,5 × 5,1 mm, za smanjenje prečnika otvora nastalog bušenjem sa 9,5 na 5,1 mm
Nastavak za ploču za nitnu za pričvršćivanje balkonskih zakovica
Za montažu PREFABOND aluminijumskih kompozitnih ploča bez naprezanja. Spoljašnji prečnik: 30 mm
Nastavak za ploču za fasadnu nitnu
za pričvršćivanje na metalne podkonstrukcije; spoljašnji prečnik 49 mm
Jednoručna bušilica s oprugama
za pričvršćivanje na metalne podkonstrukcije; prečnik otvora na ploči 9,5 mm
Specijalna burgija za metalne podkonstrukcije
Rezervna burgija za jednoručnu bušilicu s oprugama
Pritiskivač za rad burgije za metalne podkonstrukcije
Ø 9,5/5,1 mm
Fasadni vijak za drvenu podkonstrukciju
4,8 × 30 mm, uklj. fasadni brtveni prsten za centriranje, Ø 14 × 4 mm, glava 16 mm
Fasadni vijak za aluminijumsku podkonstrukciju
5,5 × 25 mm, Ø 11 × 4 mm, glava 16 mm
Fiksna čaura za vijak za fasadu (aluminijumska podkonstrukcija)
Ø 11 × 4 mm, za smanjenje prečnika otvora nastalog bušenjem sa 11 na 5,8 mm
Čaura klizne tačke za fasadni vijak (aluminijumska podkonstrukcija)
Ø 11 × 4 mm, za smanjenje prečnika otvora nastalog bušenjem sa 11 na 8,4 mm
EPDM traka za fuge
70 × 0,75 mm, 135 × 0,75 mm; za zaštitu drvene podkonstrukcije; jednostrano samoljepljivo ili bez ljepljive površine
Specijalna burgija za drvenu podkonstrukciju
Ø 3,3 mm, DIN 338
Pritiskivač za rad burgije za drvenu podkonstrukciju
Ø 9,5/3,3 mm, prečnik otvora na ploči 9,5 mm / u podkonstrukciji 3,3 mm
F-Profil za PREFABOND
3.000 mm
U profil za PREFABOND
3.000 mm
Glodalica za V-žljebove od 90°
za obradu PREFABOND ploča s FR (vatrootpornim) jezgrom.
Glodalica za V-žljebove od 135°
za obradu PREFABOND ploča s FR (vatrootpornim) jezgrom.
Stepenasta burgija
za obradu PREFABOND ploča s FR-jezgrom i predbušenje metalne podkonstrukcije

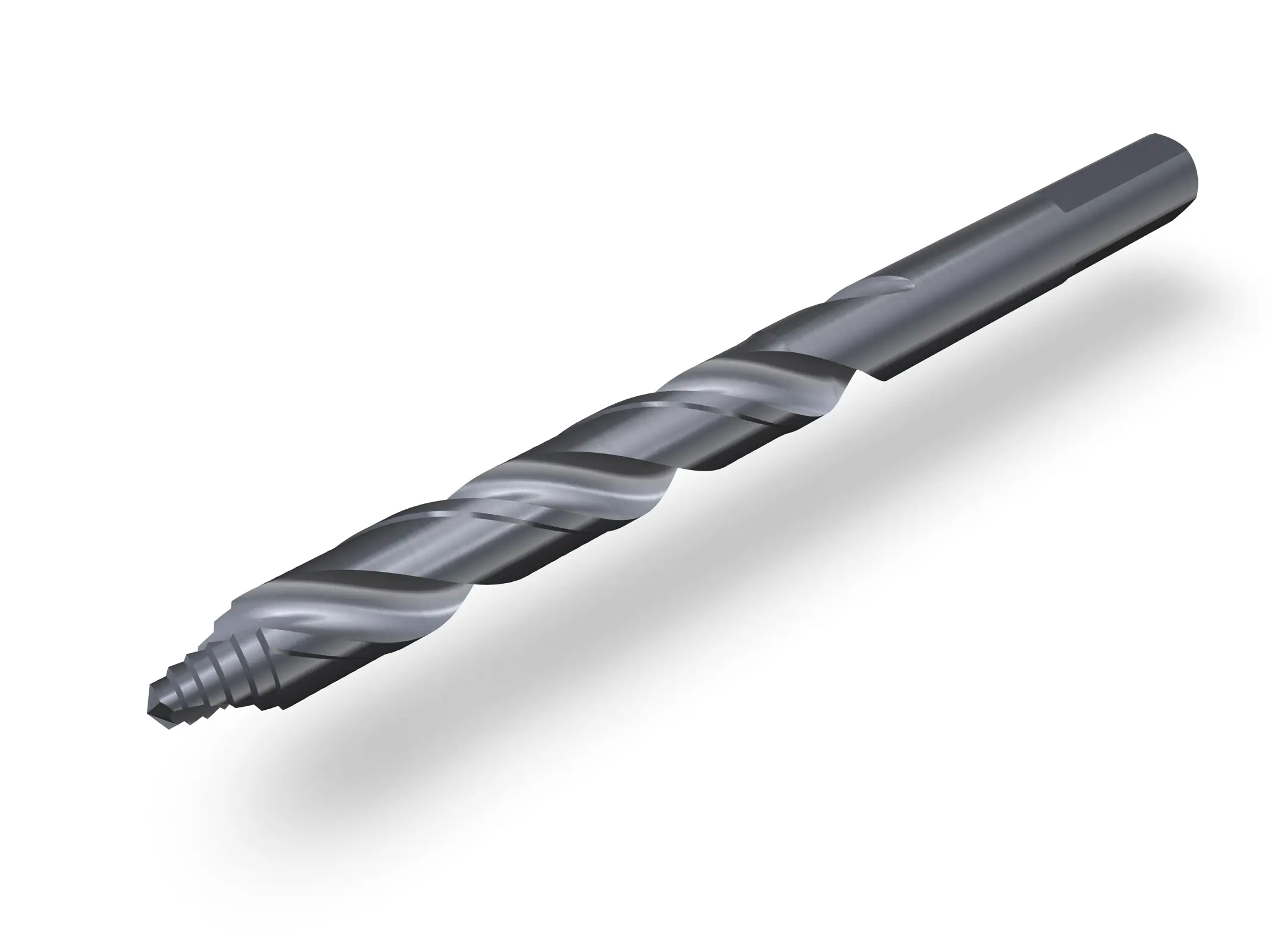

Spiralna burgija HSS Smart Step
Spiralna burgija za PREFABOND, za visokoprecizna, kružna bušenja pri ručnoj upotrebi
Fasadni brtveni prsten za centriranje
Ø 14 × 4 mm, za centriranje i zaptivanje pričvrsnog vijka za aluminijumske kompozitne ploče na drvenoj podkonstrukciji.
Graničnik dubine za stepenastu burgiju
Ø 9,5 × Ø 5,1 mm
Alatka za uklanjanje oštrih ivica i neravnina
Tip S/E, za direktno prihvatanje sječiva Ø 3,2 mm; za obradu PREFABOND panela
Sječiva za alatku za uklanjanje oštrih ivica i neravnina
S10/E100, Ø 3,2 mm; Ø 3,2 mm; za obradu PREFABOND ploča
LT-XT Tool TX 25
Za zavrtanje PREFABOND fasadnih vijaka (prečnika glave 16 mm) na aluminijumske podkonstrukcije
Sjekač folije
za fiksne tačke (Ø 5,1 mm) ili klizne tačke (Ø 9,5 mm)
Pomoćno sredstvo za montažu PREFABOND ploča
Širina fuga 8 ili 10 mm, pogodno za uzdužne i poprečne fuge
Vakum držač i matica
-
